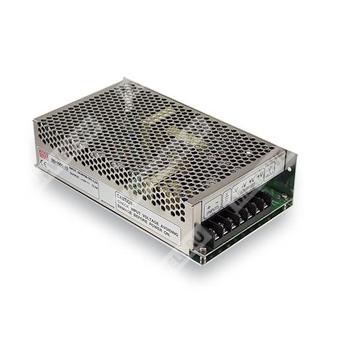

SD-150D-24 - изолированный DC/DC преобразователь мощностью 150 Вт для промышленного питания нагрузки.
Назначение: преобразование постоянного или переменного входного напряжения в стабилизированное выходное напряжение 24 В для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| SD | SD | Серия источников питания SD |
| 150 | 150 | Номинальная мощность 150 Вт |
| D | D | Исполнение с широким входным диапазоном 72–144 В постоянного тока или 85–132 В переменного тока |
| 24 | 24 | Выходное напряжение 24 В |
Общее описание
SD-150D-24 представляет собой импульсный изолированный источник питания серии SD-150 с одним выходом. Устройство предназначено для встраивания в конечное оборудование и обеспечивает стабилизированное напряжение 24 В при мощности до 151,2 Вт. Модель выполнена в исполнении D, что соответствует наиболее высокому диапазону входного напряжения в линейке: 72–144 В постоянного тока либо 85–132 В переменного тока.
Применена схема с широтно-импульсным преобразованием, фильтрацией помех и защитами от перегрузки и перенапряжения. Конструкция ориентирована на промышленную эксплуатацию, включая работу в расширенном температурном диапазоне, при вибрации и в условиях требований к электромагнитной совместимости.
Основные особенности
- Один выход, выходное напряжение 24 В.
- Номинальная мощность 151,2 Вт.
- Широкий входной диапазон: 72–144 В постоянного тока или 85–132 В переменного тока.
- Изоляция вход-выход 1,5 кВ переменного тока.
- Встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
- Низкий уровень пульсаций и шума.
- Высокая надежность и промышленное исполнение.
- Предусмотрен режим hiccup с автоматическим восстановлением после устранения аварийного состояния.
Параметры выходного каскада
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0 ~ 6,3 А |
| Номинальная выходная мощность | 151,2 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 23 ~ 30 В постоянного тока |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,3% |
| Время установления, время нарастания | 2 с, 50 мс (только исполнение D) при полной нагрузке |
| Время удержания | 24 мс (только исполнение D) при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Исполнение по входу | D |
| Диапазон входного напряжения | 72 ~ 144 В постоянного тока или 85 ~ 132 В переменного тока |
| Типовой КПД | 82% |
| Типовой пусковой ток | 22,5 А / 96 В постоянного тока |
| Ток утечки | <0,75 мА / 120 В переменного тока |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,5 ~ 37,5 В, срабатывание при 10% нагрузке |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая температура с учетом дерейтирования | См. кривую снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля | 2,0 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Помехоэмиссия по проводам и излучению | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,6,8; ENV50204; уровень light industry; BS EN/EN55035; EAC TP TC 020 |
| Стандарты безопасности | IEC 62368-1 (только для исполнения D), BS EN/EN62368-1 (только для исполнения D), AS/NZS 62368.1 (только для исполнения D), EAC TP TC 004 |
МТBF, габариты и упаковка
| Параметр | Значение |
| Наработка на отказ | 2897,06 тыс. ч минимум по Telcordia SR-332 (Bellcore); 419,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,86 кг |
| Упаковка | 16 шт. / 14,5 кг / 0,95 куб. фут. |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц при помощи экранированной витой пары длиной 12 дюймов с параллельно подключенным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска и регулировку линии/нагрузки.
- Источники питания рассматриваются как компоненты, предназначенные для установки в конечное оборудование.
- Все испытания по электромагнитной совместимости выполнялись при монтаже изделия на металлическую плату 360 мм × 360 мм толщиной 1 мм. Для подтверждения соответствия требованиям EMC изделие должно быть проверено в составе конечной аппаратуры.
- Для выполнения испытаний EMC следует обращаться к документу производителя по тестированию компонентов источников питания.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных исполнений и 5 °C на 1000 м для исполнений с вентилятором при высоте эксплуатации выше 2000 м.
