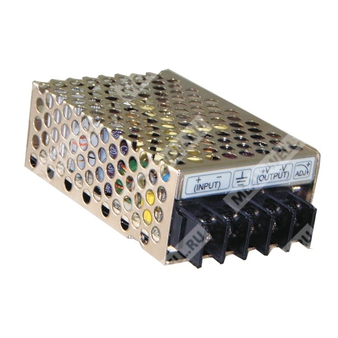

SD-15B-5 — преобразователь постоянного тока в постоянный ток мощностью 15 Вт для промышленного применения.
Назначение: компактный DC/DC-преобразователь с одним стабилизированным выходом 5 В, предназначенный для питания электронных и промышленных узлов от источников постоянного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| SD | Серия DC/DC-преобразователей Mean Well SD |
| 15 | Номинальная мощность 15 Вт |
| B | Диапазон входного напряжения 18…36 В DC |
| 5 | Выходное напряжение 5 В DC |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- Испытание на 100% полной нагрузке при прогоне.
- Низкая стоимость, высокая надёжность.
- Подходит для промышленной аппаратуры.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0…3 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Регулировка по входному напряжению | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Диапазон подстройки выходного напряжения | 4,75…5,5 В DC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В DC |
| КПД типовое | 76% |
| Потребляемый входной ток типовой | 0,9 А при 24 В DC |
| Время запуска, нарастания, удержания | 2,5 с, 25 мс, — при 12/24/48 В DC на полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105…160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Температура эксплуатации | от -10 до +60 °C |
| Влажность эксплуатации | 20…90% RH, без конденсации |
| Температура хранения и влажность | от -20 до +85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 1 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | EAC TP TC 004 approved, design refer to AS/NZS 62368.1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; light industry level; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 78 × 51 × 28 мм (Д × Ш × В) |
| Масса | 0,18 кг |
| Упаковка | 60 шт. / 11,8 кг |
| Тип корпуса | Case No. 931A |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 3861,2 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 644,2 тыс. ч, минимум |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V- |
| 3 | Заземление корпуса FG |
| 4 | Выход постоянного тока +V |
| 5 | Выход постоянного тока -V |
Примечания
- Все параметры, не указанные особо, измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ / 47 нФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. В составе конечного изделия требуется повторное подтверждение соответствия директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей с вентилятором и 5 °C на каждые 1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
