SD-200B-12 - 200-ваттный DC-DC преобразователь с выходом 12 В для промышленного питания и автоматики.
Назначение и краткое описание
SD-200B-12 — это импульсный источник питания постоянного тока с одним выходом, предназначенный для преобразования входного постоянного напряжения широкого диапазона в стабилизированное выходное напряжение 12 В для промышленной электроники, систем управления, телекоммуникационного и другого оборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия DC-DC преобразователей Mean Well SD |
| 200 | Номинальная мощность 200 Вт |
| B | Исполнение с входным диапазоном B: 19…36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Широкий диапазон входного напряжения 19…36 В постоянного тока.
- Один выход, номинальное напряжение 12 В.
- Выходная мощность 200,4 Вт.
- Импульсный преобразователь с принудительным отсутствием вентилятора, охлаждение за счет свободной конвекции.
- Изоляция вход-выход 1500 В переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полная нагрузочная проверка на заводе.
- Соответствие требованиям по ЭМС для промышленной среды.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 16,7 А |
| Диапазон выходного тока | 0…16,7 А |
| Номинальная выходная мощность | 200,4 Вт |
| Диапазон подстройки выходного напряжения | 11…16 В постоянного тока |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время включения, нарастания | 300 мс, 50 мс при полной нагрузке |
| Максимальные пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| КПД тип. | 82% |
| Пусковой ток тип. | 4,5 А при 48 В постоянного тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 19…36 В постоянного тока |
| Типовая эффективность | 82% |
| Типовой входной ток | 10,6 А при 24 В постоянного тока |
| Типовой пусковой ток | 4,5 А при 48 В постоянного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 16,8…20 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и электробезопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1 approved (только для SD-200C-5/12/24), approved, design refer to AS/NZS 62368.1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55022 (CISPR22) Class B, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, light industry level, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1919,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 280,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса и упаковка | 1,1 кг; 12 шт./14,4 кг/0,9 CUFT |
Механические данные

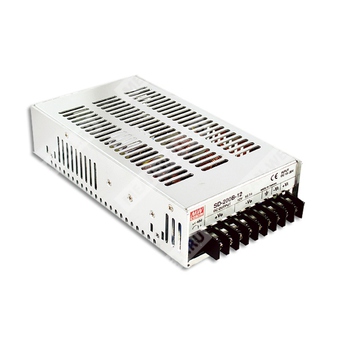

Корпус выполнен в металлическом исполнении. Подключение осуществляется через клеммный ряд. На корпусе предусмотрен регулятор выходного напряжения и светодиод индикации. Установка предусматривает монтаж на оборудование с использованием предусмотренных крепёжных отверстий.
Примечания
- Все параметры измеряются при 24,8…96 В DC входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймовой витой пары, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по входу и стабилизацию по нагрузке.
- Источники питания предназначены для установки в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм и при подключении по методике производителя.
- Для корректного выполнения испытаний по ЭМС требуется повторная проверка в составе конечного изделия.
- Температурное снижение мощности составляет 3,5% на каждые 1000 м при применении безвентиляторных моделей и моделей с вентилятором для высоты более 2000 м.
