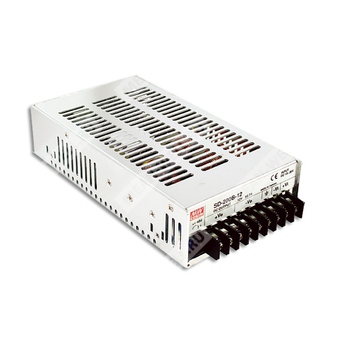

SD-200B-24 — изолированный DC-DC преобразователь 200 Вт для промышленного питания 24 В.
Назначение компонента: источник питания постоянного тока с гальванической развязкой, предназначенный для преобразования широкого диапазона входного напряжения серии B в стабилизированное выходное напряжение 24 В.
Расшифровка партномера
| Позиция в партномере | Значение |
| SD | Серия DC-DC преобразователей Mean Well SD |
| 200 | Номинальная мощность 200 Вт |
| B | Исполнение с широким входным диапазоном серии B: 19–36 В DC |
| 24 | Номинальное выходное напряжение 24 В DC |
Краткое описание
SD-200B-24 представляет собой одно-выходной преобразователь постоянного тока с выходом 24 В, номинальной мощностью 200 Вт, широким входным диапазоном 19–36 В DC, гальванической развязкой 1500 В AC и естественным охлаждением за счёт свободной конвекции.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Гальваническая развязка вход-выход 1500 В AC.
- Охлаждение свободной конвекцией воздуха.
- Испытание при полной нагрузке.
- Исполнение входа 24 В и 48 В соответствует требованиям LVD.
- Срок хранения на складе и эксплуатационные параметры указаны для промышленного применения.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 19–36 В DC |
| КПД, типовое значение | 85% |
| Пусковой ток, типовое значение | 10.4 А / 24 В DC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 8.4 А |
| Диапазон регулировки выходного напряжения | 23–30 В DC |
| Диапазон выходного тока | 0–8.4 А |
| Номинальная выходная мощность | 201.6 Вт |
| Пульсации и шум, максимум | 150 мВ p-p |
| Точность установки выходного напряжения | ±1.0% |
| Регулирование по сети | ±0.5% |
| Регулирование по нагрузке | ±1.0% |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
| Уровень перегрузки | 105–135% от номинальной выходной мощности |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перенапряжения | 31.5–37.5 В |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Параметры по защите
| Параметр | Значение |
| Защита от короткого замыкания | Предусмотрена |
| Защита от перегрузки | Предусмотрена, отключение выхода с восстановлением после повторного включения |
| Защита от перенапряжения | Предусмотрена, отключение выхода с восстановлением после повторного включения |
| Защита от перегрева | Предусмотрена, автоматическое восстановление после охлаждения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Тепловой режим и дерейтинг
Рабочая характеристика дерейтинга приведена для естественного охлаждения. Для моделей серии SD-200B, SD-200C и SD-200D-5 характерно снижение допустимой нагрузки при повышении температуры окружающей среды выше 50 °C, а для прочих исполнений — в соответствии с графиком дерейтинга изделия.
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1 approved; разработка с учётом AS/NZS 62368.1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 1.5 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0.5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1919.7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 280.6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм |
| Корпус | Case No. 912H |
| Тип охлаждения | Свободная конвекция воздуха |
Упаковка
| Параметр | Значение |
| Масса одной единицы | 1.1 кг |
| Упаковка | 12 шт. / 14.4 кг / 0.9 CUFT |
Монтаж и механическое исполнение
| Параметр | Значение |
| Клеммное присоединение | Вход DC, выход DC и FG согласно назначению выводов |
| Назначение выводов 1 | DC INPUT V+ |
| Назначение выводов 2 | DC INPUT V- |
| Назначение выводов 3 | FG |
| Назначение выводов 4, 5, 6 | DC OUTPUT V- |
| Назначение выводов 7, 8, 9 | DC OUTPUT V+ |
| Регулировка выхода | Подстроечный элемент +V ADJ |
| Светодиодная индикация | Предусмотрена |
Примечания
- Все параметры измеряются при входном напряжении 24.8, 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Источником питания считается компонент, который будет установлен в конечное оборудование.
- Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки источника питания.
- Для получения рекомендаций по проведению испытаний ЭМС следует обращаться к руководству по тестированию компонентов источников питания.
- Снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей при высоте эксплуатации выше 2000 м.
