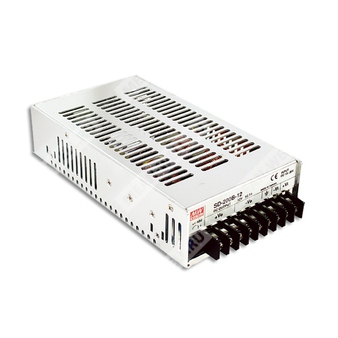

SD-200C-12 - DC-DC преобразователь с одним выходом 12 В для промышленного применения.
Расшифровка партномера
| Позиция в партномере |
Значение |
| SD |
Серия источников питания Mean Well SD |
| 200 |
Номинальная мощность 200 Вт |
| C |
Исполнение с широким входным диапазоном класса C |
| 12 |
Выходное номинальное напряжение 12 В |
Назначение
SD-200C-12 — это одновыходной DC-DC преобразователь мощностью 200 Вт, предназначенный для преобразования постоянного напряжения широкого диапазона в стабилизированное выходное напряжение 12 В в промышленной аппаратуре, телекоммуникационных и автоматизированных системах.
Основные особенности
- Широкий входной диапазон 36 ~ 72 В DC.
- Выход 12 В, номинальный ток 16,7 А.
- Натуральное воздушное охлаждение.
- Встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Гальваническая развязка вход-выход 1500 В AC.
- Испытание при 100% полной нагрузке на прогонный режим.
- Исполнение для установки в промышленное оборудование.
Выход
| Параметр |
Значение для SD-200C-12 |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
16,7 А |
| Диапазон регулировки выходного напряжения |
11 ~ 16 В DC |
| Диапазон регулирования тока |
0 ~ 16,7 А |
| Номинальная мощность |
200,4 Вт |
| Пульсации и шум |
120 мВ п-п |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установки и нарастания |
300 мс, 50 мс при полной нагрузке |
Вход
| Параметр |
Значение для SD-200C-12 |
| Диапазон входного напряжения |
36 ~ 72 В DC |
| КПД тип. |
84% |
| Пусковой ток тип. |
3,5 А / 96 В DC |
Защиты
| Параметр |
Значение для SD-200C-12 |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение |
16,8 ~ 20 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр |
Значение для SD-200C-12 |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение для SD-200C-12 |
| Испытательное напряжение |
Вход-выход: 1,5 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение для SD-200C-12 |
| Стандарты безопасности |
IEC/BS EN/EN 62368-1, EAC TP TC 004, проектирование с учетом AS/NZS 62368.1 |
| Эмиссия ЭМС |
Соответствие BS EN/EN 55032 (CISPR32) Class B, EAC TP TC 020 |
| Иммунитет ЭМС |
Соответствие BS EN/EN 61000-4-2, 3, 4, 6, 8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Надежность
| Параметр |
Значение |
| MTBF |
1919,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 280,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр |
Значение |
| Габаритные размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
1,1 кг |
| Упаковка |
12 шт.; 14,4 кг; 0,9 CUFT |
Подключение
| Номер контакта |
Назначение |
| 1 |
Вход постоянного тока V+ |
| 2 |
Вход постоянного тока V- |
| 3 |
FG, защитное заземление |
| 4, 5, 6 |
Выход постоянного тока V- |
| 7, 8, 9 |
Выход постоянного тока V+ |
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 24,8 ~ 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск на установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания является компонентом, подлежащим установке в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие ЭМС после установки.
- Для рекомендаций по испытаниям ЭМС следует руководствоваться документом по испытаниям/применению компонентов питания, доступным у производителя.
- Температурное снижение номинала составляет 3,5% на каждые 1000 м при эксплуатации на высоте свыше 2000 м.
Структура преобразования
Входной EMI-фильтр, силовой коммутационный каскад, выпрямители и фильтр, схема контроля PWM, цепи контроля перегрузки, перенапряжения, перегрева и узел детектирования.
