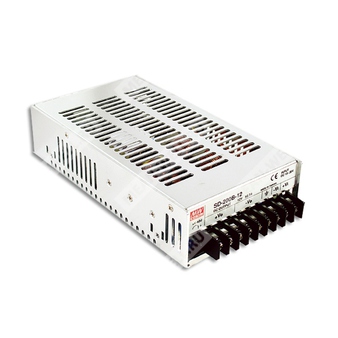

SD-200C-24 - промышленный DC-DC преобразователь 200 Вт с одним выходом 24 В для широкодиапазонного питания и защиты нагрузки.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SD | Серия DC-DC преобразователей Mean Well SD |
| 200 | Номинальная мощность 200 Вт |
| C | Исполнение с широким входным диапазоном C: 36–72 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
SD-200C-24 представляет собой DC-DC преобразователь с одним выходом для питания промышленной аппаратуры от источников постоянного тока с широким входным диапазоном. Модель рассчитана на выход 24 В и применяется в системах промышленной электроники, телекоммуникационном и энергетическом оборудовании, а также в составе распределённых систем питания.
Особенности:
- Широкий диапазон входного напряжения 2:1.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Гальваническая изоляция входа и выхода 1500 В переменного тока.
- Охлаждение естественной конвекцией.
- Испытание на полную нагрузку в режиме прогрева.
- Исполнение для входного напряжения 24 В и 48 В в соответствии с обозначениями LVD.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 8,4 А |
| Диапазон тока | 0–8,4 А |
| Номинальная мощность | 201,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Диапазон регулировки выходного напряжения | 23–30 В постоянного тока |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, нарастания | 300 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | C: 36–72 В постоянного тока |
| Типовое КПД | 84% |
| Типовой пусковой ток | 6,7 А / 48 В |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 31,5–37,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC/BS EN/EN 62368-1, EAC TP TC 004, проектирование по AS/NZS 62368.1 |
| Испытательное напряжение | Вход/выход: 1,5 кВ переменного тока; вход/корпус: 2 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN 55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 3, 4, 6, 8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1919,7 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 280,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
|---|
| Размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 CUFT |
| Механическое исполнение | Case No. 912H |
| Тип охлаждения | Свободная конвекция воздуха |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 24,8–96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
- Источники питания рассматриваются как компонент, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС после установки данного модуля.
- По вопросам выполнения испытаний ЭМС необходимо руководствоваться документом Mean Well по испытаниям ЭМС компонентов источников питания.
- Для моделей с вентилятором или иного исполнения с повышенной рабочей температурой указано, что температурное понижение мощности начинается выше 2000 м.
