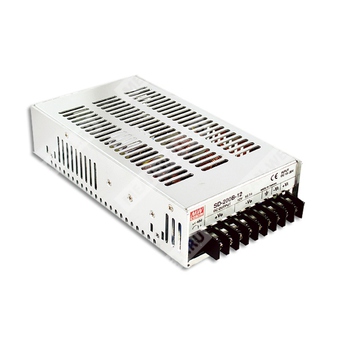

SD-200C-5 — изолированный DC-DC преобразователь 200 Вт для промышленного питания и автоматики.
Назначение: преобразование постоянного входного напряжения в стабилизированное выходное напряжение 5 В с гальванической развязкой и защитами по перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SD |
Серия DC-DC преобразователей Mean Well SD |
| 200 |
Номинальная мощность 200 Вт |
| C |
Исполнение с входным диапазоном 36–72 В постоянного тока |
| 5 |
Номинальное выходное напряжение 5 В |
Краткое описание
SD-200C-5 относится к серии SD-200 и представляет собой одно-выходной DC-DC преобразователь с широким диапазоном входного напряжения, высокой степенью изоляции и предназначением для промышленного применения, телекоммуникационного и оборудования автоматизации.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Гальваническая развязка 1500 ВAC между входом и выходом.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на работу при полной нагрузке в течение 100% времени burn-in.
- Исполнение для входного напряжения 24 В и 48 В соответствует требованиям LVD.
Выходные параметры
| Параметр |
Значение для SD-200C-5 |
| Номинальное выходное напряжение |
5 В |
| Номинальный выходной ток |
40 А |
| Диапазон выходного тока |
0–40 А |
| Номинальная выходная мощность |
200 Вт |
| Регулировка выходного напряжения |
4,5–5,5 В DC |
| Пульсации и шум |
100 мВ пик-пик |
| Допуск выходного напряжения |
±2,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±1,0% |
| Время установки, время нарастания |
300 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр |
Значение для SD-200C-5 |
| Диапазон входного напряжения |
36–72 В DC |
| КПД типовое |
81% |
| Пусковой ток типовой |
5,2 А / 48 В DC |
Защиты
| Вид защиты |
Параметр срабатывания / поведение |
| Перегрузка |
105–135% от номинальной выходной мощности |
| Перегрузка |
Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение |
5,75–6,75 В |
| Перенапряжение |
Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
от -20 до +60 °C (с учётом кривой дерейтирования) |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0–50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC/BS EN/EN 62368-1, EAC TP TC 004, проектирование согласно AS/NZS 62368.1 |
| Испытательное напряжение |
I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
1919,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 280,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
1,1 кг |
| Упаковка |
12 шт.; 14,4 кг; 0,9 CUFT |
Конструктивные данные
| Параметр |
Значение |
| Серия |
SD-200 series |
| Исполнение |
200W Single Output DC-DC Converter |
| Частота преобразования |
100 кГц |
| Клеммы |
1 — DC INPUT V+; 2 — DC INPUT V-; 3 — FG; 4,5,6 — DC OUTPUT V-; 7,8,9 — DC OUTPUT V+ |
Примечания
- Все параметры измеряются при входном напряжении 24,8,96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании.
- Испытания ЭМС выполнены при монтаже изделия на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Финальное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки компонента.
- Для рекомендаций по выполнению испытаний ЭМС следует использовать руководство по испытаниям на помехоустойчивость для компонентов источников питания.
- Температурное дерейтирование: 3,5% / 1000 м для моделей с вентиляторным охлаждением и 5% / 1000 м для моделей, работающих на высоте более 2000 м.
