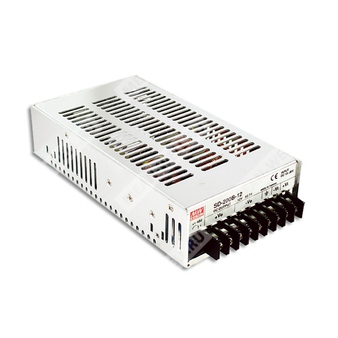

SD-200D-12 - преобразователь DC/DC мощностью 200 Вт с одним стабилизированным выходом 12 В.
Преобразователь питания постоянного тока SD-200D-12 предназначен для преобразования входного напряжения в стабилизированное выходное напряжение 12 В при мощности до 200 Вт. Изделие относится к серии SD-200 и выполнено в конструктиве для промышленного применения с широким входным диапазоном, гальванической развязкой, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|
| SD | Серия источников питания постоянного тока SD |
| 200 | Номинальная мощность 200 Вт |
| D | Исполнение с широким входным диапазоном 72–144 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Основные особенности
- Широкий диапазон входного напряжения 72–144 В постоянного тока.
- Один стабилизированный выход 12 В постоянного тока.
- Номинальная выходная мощность 200 Вт.
- Гальваническая развязка вход-выход 1,5 кВ переменного тока.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Полная нагрузка допускается при проведении испытания на обкатку.
- Предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Исполнение, ориентированное на промышленную силовую электронику и системы питания.
Параметры выхода
| Параметр | Значение для SD-200D-12 |
|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 16,7 А |
| Диапазон выходного тока | 0–16,7 А |
| Номинальная выходная мощность | 200,4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 11–16 В постоянного тока |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
Параметры входа
| Параметр | Значение для SD-200D-12 |
|---|
| Диапазон входного напряжения | 72–144 В постоянного тока |
| КПД типовой | 84% |
| Входной ток типовой | 3,5 А / 96 В |
| Пусковой ток типовой | 45 А / 96 В постоянного тока |
Защиты
| Вид защиты | Порог / характеристика |
|---|
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 16,8–20 В |
| Тип защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и хранения
| Параметр | Значение |
|---|
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Не менее 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Соответствие нормам безопасности и ЭМС
| Область | Соответствие |
|---|
| Стандарты безопасности | IEC/BS EN EN 62368-1, EAC TP TC 004, с проектированием по AS/NZS 62368.1 |
| Электромагнитная эмиссия | BS EN/EN 55032 (CISPR32) класс B, EAC TP TC 020 |
| Электромагнитная устойчивость | BS EN/EN 61000-4-2, -3, -4, -6, -8; BS EN/EN 55035; уровень для light industry; EAC TP TC 020 |
Наработка на отказ
| Методика | Наработка |
|---|
| Telcordia SR-332 (Bellcore) | 1919,7 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 280,6 тыс. ч, минимум |
Механические данные
| Параметр | Значение |
|---|
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V- |
| 3 | FG, защитное заземление |
| 4, 5, 6 | Выход постоянного тока V- |
| 7, 8, 9 | Выход постоянного тока V+ |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 24,8–96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием провода типа «витая пара» длиной 12 дюймов, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Для получения рекомендаций по проведению испытаний ЭМС необходимо обратиться к документу по испытаниям ЭМС для компонентов.
- Прибор должен повторно подтверждать соответствие стандартам ЭМС после установки в конечное оборудование.
- Для моделей с вентиляторным охлаждением и температурой окружающей среды выше 2000 м необходимо учитывать снижение допустимой температуры на 3,5 °C на каждые 1000 м.
