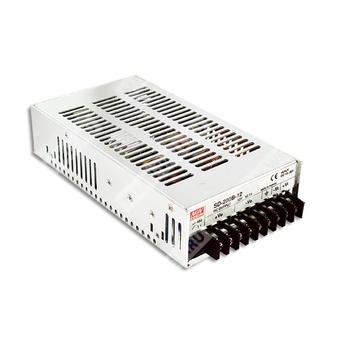

SD-200D-48 - изолированный DC-DC преобразователь 200 Вт для питания нагрузки 48 В от широкого диапазона входного напряжения.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| SD | Серия DC-DC преобразователей Mean Well SD |
| 200 | Номинальная мощность класса 200 Вт |
| D | Исполнение с расширенным входным диапазоном для более высоких входных напряжений |
| 48 | Номинальное выходное напряжение 48 В |
Краткое назначение
Компонент предназначен для преобразования и стабилизации постоянного напряжения в изолированный выход 48 В с номинальной мощностью до 200 Вт.
Основные особенности
- Широкий диапазон входного напряжения 72…144 В постоянного тока.
- Изолированный одно выходной DC-DC преобразователь.
- Выходная мощность до 201,6 Вт.
- Естественное воздушное охлаждение.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Испытание на полную нагрузку перед отгрузкой.
- Изоляция вход-выход 1500 В AC.
- Соответствие требованиям по ЭМС и безопасности, включая IEC/EN 62368-1 для данной модификации.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон регулировки выходного напряжения | 43…53 В DC |
| Диапазон выходного тока | 0…4,2 А |
| Номинальная выходная мощность | 201,6 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Точность установки напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, нарастания | 300 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 72…144 В DC |
| Типовое КПД | 90% |
| Типовой входной ток | 3,5 А / 96 В DC |
| Типовой пусковой ток | C: 45 А / 96 В DC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105…135% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перенапряжения | 53…65 В |
| Алгоритм защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC/BS EN/EN 62368-1; соответствует требованиям AS/NZS 62368.1; EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN 55022 (CISPR22) Класс B; EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 3, 4, 6, 8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| Средняя наработка на отказ | 1919,7 тыс. ч по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ | 280,6 тыс. ч по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 CUFT |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход постоянного тока V- |
| 2 | Вход постоянного тока V- |
| 3 | Заземление корпуса FG |
| 4, 5, 6 | Выход постоянного тока V- |
| 7, 8, 9 | Выход постоянного тока V+ |
Примечания
- Все параметры, не отмеченные отдельно, измерены при входном напряжении 24, 48, 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование.
- Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для рекомендаций по проведению испытаний ЭМС следует обращаться к документу по ЭМС для компонентов питания.
- Дерейтинг температуры окружающей среды составляет 3,5% на 1000 м для моделей с вентиляторным охлаждением и для моделей с естественным охлаждением при высоте эксплуатации выше 2000 м.
