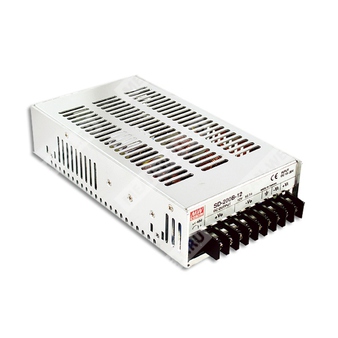

SD-200D-5 - изолированный DC-DC преобразователь 200 Вт с выходом 5 В для промышленной электроники и автоматики.
Назначение: преобразование постоянного напряжения источника питания в стабилизированное низковольтное выходное напряжение 5 В с гальванической развязкой, защитами и широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия источников питания SD |
| 200 | Номинальная мощность 200 Вт |
| D | Исполнение с широким входным диапазоном типа D: 72 ~ 144 В постоянного тока |
| 5 | Номинальное выходное напряжение 5 В постоянного тока |
Основные особенности
- Диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Гальваническая развязка вход-выход 1500 В переменного тока.
- Охлаждение свободной конвекцией воздуха.
- Испытание при полной нагрузке на прогрев.
- Исполнение для входного напряжения 24 В и 48 В соответствует требованиям LVD.
Применение
Промышленные электронные устройства, системы автоматики, телекоммуникационное и энергетическое оборудование, распределенные системы питания, узлы с требованием изолированного преобразования постоянного напряжения.
Электрические параметры
Выход
| Параметр | Значение для SD-200D-5 |
| Выходное напряжение | 5 В постоянного тока |
| Номинальный выходной ток | 40 А |
| Диапазон выходного тока | 0 ~ 40 А |
| Номинальная мощность | 200 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Диапазон подстройки выходного напряжения | 4,5 ~ 5,5 В постоянного тока |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение для SD-200D-5 |
| Диапазон входного напряжения | 72 ~ 144 В постоянного тока |
| Типичное КПД | 82% |
| Типичный входной ток | 3,5 А / 96 В |
| Типичный пусковой ток | C: 45 А / 48 В постоянного тока; D: 45 А / 96 В постоянного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Перегрев | Выходное напряжение отключается, восстановление происходит автоматически после снижения температуры |
| Тип защиты при перегрузке | Отключение выходного напряжения, повторное включение для восстановления |
| Тип защиты при перенапряжении | Отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC/BS EN/EN 62368-1 одобрено; EAC TP TC 004 одобрено; проектирование с учетом AS/NZS 62368.1 |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Класс B; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1919,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 280,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 куб. фута |
Механические данные
Корпус выполнен в типоразмере Case No. 912H. Подключение и крепление выполнены по схеме с клеммной колодкой и монтажными отверстиями, согласно механическому чертежу изделия.
Схема подключения выводов
| Номер контакта | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V- |
| 3 | Заземление FG |
| 4, 5, 6 | Выход постоянного тока V- |
| 7, 8, 9 | Выход постоянного тока V+ |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 24, 48, 96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймовой витой пары, оканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источники питания считаются компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки.
- Для информации по выполнению испытаний ЭМС следует обращаться к документу по испытанию ЭМС компонентов источников питания.
- Снижение допустимой температуры окружающей среды: 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором на высоте более 2000 м (6500 футов).
