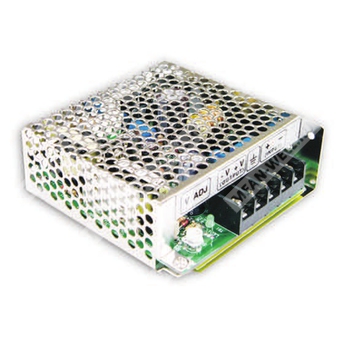

SD-25A-12 - изолированный DC/DC-преобразователь 25 Вт с выходом 12 В для промышленной аппаратуры.
Назначение: модульный импульсный источник питания постоянного тока с одним выходом, предназначенный для преобразования широкого диапазона входного напряжения в стабилизированное выходное напряжение 12 В.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SD | Серия изолированных DC/DC-преобразователей Mean Well |
| 25 | Номинальная мощность 25 Вт |
| A | Группа входного диапазона A: 9,2–18 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка 1500 В AC между входом и выходом.
- Встроенный EMI-фильтр, малый уровень пульсаций и шумов.
- Испытание на работу при полной нагрузке в течение 1000 часов.
- Фиксированная частота преобразования 83 кГц.
- Низкая стоимость и высокая надежность.
Описание
SD-25A-12 представляет собой одновыходной DC/DC-преобразователь серии SD-25 мощностью 25 Вт. Модель относится к входной группе A и рассчитана на работу от источников постоянного тока 9,2–18 В. На выходе формируется стабилизированное напряжение 12 В при номинальном токе 2,1 А. Изделие предназначено для применения в промышленной и электронной аппаратуре, где требуется компактный изолированный источник питания с устойчивыми характеристиками и защитными функциями.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0–2,1 А |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по линии | ±0,3% |
| Регулирование по нагрузке | ±0,3% |
| Диапазон подстройки выходного напряжения | 11–16 В |
| Время установки, нарастания, удержания | 2,5 с, 50 мс, --- при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 9,2–18 В постоянного тока |
| Типовое КПД | 72% |
| Входной ток | 3,2 А / 12 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,8–20 В при 10% нагрузке |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | −10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 6, 8; EN55035; уровень heavy industry; BS EN; EAC TP TC 020 |
| Стандарты безопасности | AS/NZS 62368.1, EAC TP TC 004, проектирование согласно LVD |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 3682,6 тыс. ч мин. по Telcordia SR-332 (Bellcore); 528,8 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 99 × 97 × 36 мм |
| Масса | 0,38 кг |
| Упаковка | 45 шт. / 17,8 кг / 0,94 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока −V |
| 2 | Выход постоянного тока +V |
| 3 | FG, корпусное заземление |
| 4 | Вход постоянного тока V+ |
| 5 | Вход постоянного тока V− |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 12,24 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- Внешний источник питания считается частью конечного оборудования; испытания EMC выполняются при монтаже устройства на металлическую пластину размером 360 × 360 мм и толщиной 1 мм.
- При высоте эксплуатации более 2000 м для моделей с вентилятором и без вентилятора применяется температурная дерейтинг-кривая: 3,5 °C/1000 м и 5 °C/1000 м соответственно.
