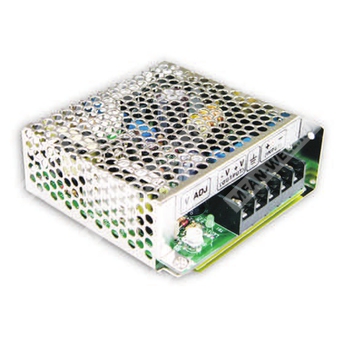

SD-25A-24 - изолированный DC-DC преобразователь на 25 Вт для питания нагрузок от 24 В сети с широким входным диапазоном.
SD-25A-24 — это одновыходной изолированный DC-DC преобразователь серии SD-25 с номиналом 24 В, мощностью 25 Вт и широким диапазоном входного напряжения для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
| SD | Серия источников питания Mean Well SD |
| 25 | Номинальная мощность 25 Вт |
| A | Исполнение с входным диапазоном 9,2–18 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка 1500 В AC между входом и выходом.
- Встроенный EMI-фильтр, низкие пульсации и шум.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота преобразования 83 кГц.
- Высокая надежность, малые габариты, промышленное исполнение.
Назначение
Применяется в системах промышленной автоматики, телекоммуникационном оборудовании, распределённых системах питания, контрольно-измерительной аппаратуре и других узлах, где требуется изолированное питание 24 В от источника постоянного тока с широким входным диапазоном.
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 9,2–18 В постоянного тока |
| Входной диапазон | 9,2–18 В постоянного тока |
| Тип входа | Постоянный ток |
| Типовой КПД | 78% |
| Пуск, время нарастания, удержание | 2,5 с, 50 мс, — при полной нагрузке |
| Потребление по входу | 3,2 А / 12 В |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,1 А |
| Диапазон выходного тока | 0–1,1 А |
| Номинальная выходная мощность | 26,4 Вт |
| Диапазон регулировки выходного напряжения | 23–30 В постоянного тока |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,2% |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 31,5–37,5 В при 10% нагрузке |
| Тип защиты при перенапряжении | Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 1,5 кВ AC |
| Испытательное напряжение вход-FG | 2 кВ AC |
| Испытательное напряжение выход-FG | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и соответствие
| Параметр | Значение |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55035, уровень heavy industry, BS EN, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved, AS/NZS 62368.1, Design refer to LVD |
Габариты, масса и упаковка
| Параметр | Значение |
| Габаритные размеры | 99 × 97 × 36 мм |
| Масса | 0,38 кг |
| Упаковка | 45 шт. / 17,8 кг / 0,94 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 3682,6 тыс. ч по Telcordia SR-332 (Bellcore); 528,8 тыс. ч по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход DC -V |
| 2 | Выход DC +V |
| 3 | FG |
| 4 | Вход DC V+ |
| 5 | Вход DC V- |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 12, 24 или 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм × 1 мм с толщиной 1 мм.
- Для моделей с вентиляторным охлаждением указанное снижение нагрузки применяется при повышении высоты эксплуатации выше 2000 м.
