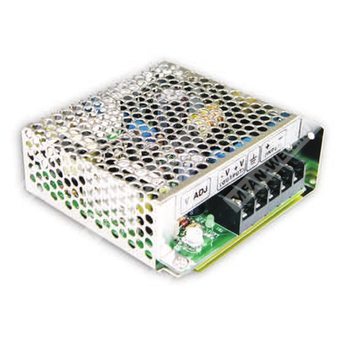

SD-25A-5 - изолированный DC-DC преобразователь мощностью 25 Вт для питания нагрузки 5 В.
Серия: SD-25
Назначение: одноканальный преобразователь постоянного тока с гальванической развязкой, предназначенный для формирования стабилизированного выхода 5 В из широкого диапазона входных напряжений.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия DC-DC преобразователей Mean Well |
| 25 | Номинальная мощность 25 Вт |
| A | Диапазон входного напряжения A: 9,2…18 В DC |
| 5 | Выходное напряжение 5 В DC |
Краткое описание
SD-25A-5 относится к серии SD-25, представляет собой импульсный изолированный источник питания постоянного тока мощностью 25 Вт с фиксированным выходом 5 В. Изделие выполнено в компактном металлическом корпусе, рассчитано на промышленное применение и обеспечивает защиту от перегрузки и перенапряжения на выходе.
Особенности
- Широкий входной диапазон 2:1.
- Гальваническая развязка входа и выхода.
- Встроенный EMI-фильтр, низкие пульсации и шум.
- Проверка на 100 % полной нагрузкой при старении.
- Фиксированная частота преобразования 83 кГц.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Компактное исполнение для промышленного монтажа.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В DC |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0…5 А |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В DC |
| Допуск выходного напряжения | ±2,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9,2…18 В DC |
| КПД тип. | 71 % |
| Потребляемый ток от источника 12 В | 3,2 А |
Динамические характеристики
| Параметр | Значение |
| Время включения, нарастания и удержания | 2,5 с, 50 мс, ------ при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105…150 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 5,75…6,75 В при 10 % нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+60 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 6, 8; EN55035; уровень heavy industry; BS EN; EAC TP TC 020 |
| Стандарты безопасности | AS/NZS 62368.1, EAC TP TC 004 approved, Design refer to LVD |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 3682,6 тыс. ч по Telcordia SR-332 (Bellcore); 528,8 тыс. ч по MIL-HDBK-217F (25 °C) |
Механические характеристики
| Параметр | Значение |
| Габаритные размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,38 кг |
| Упаковка | 45 шт.; 17,8 кг; 0,94 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход DC −V |
| 2 | Выход DC +V |
| 3 | FG |
| 4 | Вход DC V+ |
| 5 | Вход DC V− |
Примечания
- Все параметры специально не указанные измеряются при входном напряжении 12,24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием парной скрученной проводки длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, нестабильность по сети и нестабильность по нагрузке.
- Источники питания рассматриваются как компоненты, которые будут устанавливаться в составе конечного оборудования; ЭМС-тесты выполняются после монтажа устройства в типовое металлическое шасси толщиной 1 мм.
- Для корректного прохождения испытаний ЭМС требуется подтверждение соответствия конечного оборудования директивам ЭМС.
- Дерейтинг по температуре окружающей среды: 3,5 %/1000 м для моделей без вентилятора и 5 %/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
