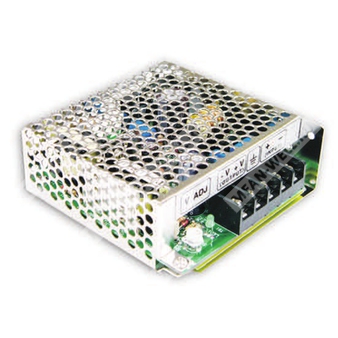

SD-25B-12 - изолированный DC-DC преобразователь мощностью 25 Вт для промышленного питания с выходом 12 В.
Назначение: модульный DC-DC преобразователь серии SD-25 для преобразования широкого диапазона входного постоянного напряжения в стабилизированное выходное напряжение 12 В с гальванической развязкой и встроенными защитами.
Расшифровка партномера
| Партномер | Расшифровка |
| SD | Серия преобразователей Mean Well SD |
| 25 | Номинальная мощность 25 Вт |
| B | Диапазон входного напряжения 19–36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения на выходе.
- Изоляция вход-выход 1500 В AC.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- Испытание на 100% полную нагрузку при прогреве.
- Фиксированная частота переключения 83 кГц.
- Низкая стоимость.
- Высокая надежность.
- 2 года гарантии.
Вход
| Диапазон входного напряжения | 19...36 В DC |
| Номинальный вход для исполнения B | 19...36 В DC |
| Типовое КПД | 75% |
| Потребляемый входной ток | 1,6 А / 24 В |
Выход
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0...2,1 А |
| Номинальная выходная мощность | 25,2 Вт |
| Регулировка выходного напряжения | 11...16 В DC |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по входному напряжению | ±0,3% |
| Нестабильность по нагрузке | ±0,2% |
| Пульсации и шум | 120 мВ п-п |
| Время установления, нарастания и удержания | 2,5 с, 50 мс, ------- при полной нагрузке |
Защита
| Перегрузка | 105...150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,8...20 В при 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -10...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход-выход: 1,5 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие по ЭМС и безопасности
| Стандарты безопасности | EAC TP TC 004 approved, AS/NZS 62368.1, Design refer to LVD |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, BS EN/EN55035, heavy industry level, EAC TP TC 020 |
Надежность, габариты и упаковка
| MTBF | 3682,6 тыс. ч min. по Telcordia SR-332 (Bellcore); 528,8 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,38 кг |
| Упаковка | 45 шт. / 17,8 кг / 0,94 CUFT |
Примечания
- Все параметры, специально не указанные иначе, измеряются при входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает начальную настройку, регулировку по линии и регулировку по нагрузке.
- Блок питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм × 1 мм.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для высот выше 2000 м требуется снижение выходной мощности: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором.
