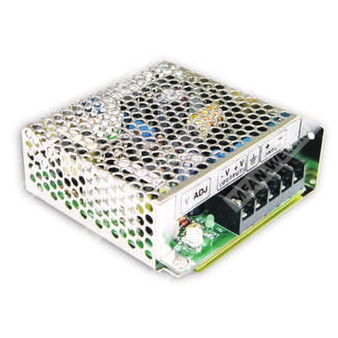

SD-25B-24 - Изолированный DC-DC преобразователь 25 Вт с выходом 24 В для промышленной аппаратуры
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SD | Серия DC-DC преобразователей Mean Well SD |
| 25 | Номинальная мощность 25 Вт |
| B | Диапазон входного напряжения B: 19–36 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Краткое описание
SD-25B-24 — это DC-DC преобразователь мощностью 25 Вт с одним изолированным выходом 24 В, предназначенный для промышленного применения, телекоммуникационного и встроенного оборудования.
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция входа и выхода 1500 В AC.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- Испытание на 100% полную нагрузку при прогреве.
- Фиксированная частота переключения 83 кГц.
- Высокая надежность, срок службы в промышленном исполнении.
Области применения
Преобразователь применяется в промышленной электронике, телекоммуникационном оборудовании, системах управления, автоматике, измерительной аппаратуре и встроенных устройствах, где требуется стабильное изолированное питание 24 В.
Параметры выхода
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,1 А |
| Диапазон выходного тока | 0–1,1 А |
| Номинальная мощность | 26,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка выходного напряжения | 23–30 В DC |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,2% |
| Время установки, нарастания, удержания | 2,5 с, 50 мс, — при полной нагрузке |
Параметры входа
| Параметр | Значение |
|---|
| Входное напряжение | 19–36 В DC |
| Тип входного диапазона | B |
| КПД типовой | 78% |
| Входной ток | 1,6 А / 24 В |
Защита
| Вид защиты | Параметры |
|---|
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,5–37,5 В при 10% нагрузке |
| Тип защиты при перенапряжении | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | от -10 до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения, влажность хранения | от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам EMC и безопасности
| Параметр | Значение |
|---|
| Безопасность | EAC TP TC 004 approved, AS/NZS 62368.1, Design refer to LVD |
| Эмиссия помех | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, BS EN/EN55035, heavy industry level, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 3682,6 тыс. ч. min. по Telcordia SR-332 (Bellcore); 528,8 тыс. ч. min. по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,38 кг |
| Упаковка | 45 шт.; 17,8 кг; 0,94 CUFT |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | FG |
| 4 | Вход постоянного тока V+ |
| 5 | Вход постоянного тока V- |
Механическое исполнение
Корпус Case No. 905. Габаритная конструкция выполнена для монтажа в промышленном оборудовании. На чертеже указаны установочные размеры и расположение клеммного блока.
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием 12-дюймовой витой пары, оконечной на керамическом конденсаторе 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, регулировку по линии и по нагрузке.
- Источником питания считается компонент, который будет установлен в конечное оборудование.
- Все испытания по EMC выполнялись при монтаже устройства на металлическую пластину 360 × 360 мм, толщиной 1 мм. При необходимости подтверждения соответствия EMC требуется повторная проверка в составе конечного изделия.
- Дерейтинг по температуре окружающей среды: 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
