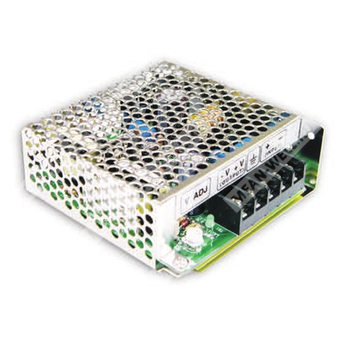

SD-25B-5 - изолированный DC-DC преобразователь 25 Вт с широким входным диапазоном и выходом 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| SD | Серия источников питания SD |
| 25 | Номинальная мощность 25 Вт |
| B | Входной диапазон класса B: 19…36 В постоянного тока |
| 5 | Выходное напряжение 5 В постоянного тока |
Назначение
Модуль SD-25B-5 предназначен для преобразования входного постоянного напряжения промышленного диапазона в стабилизированное изолированное выходное напряжение 5 В при мощности до 25 Вт.
Краткое описание
Это одноканальный изолированный DC-DC преобразователь серии SD-25, выполненный в компактном промышленном исполнении, с защитой от короткого замыкания, перегрузки и перенапряжения, а также с встроенным EMI-фильтром и пониженным уровнем пульсаций.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка 1500 В AC между входом и выходом.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Испытание на 100% полной нагрузке при старении.
- Фиксированная частота коммутации 83 кГц.
- Компактное и экономичное исполнение.
- Высокая надежность.
Схема применения
Изделие применяется в промышленной автоматике, системах управления, телекоммуникационном оборудовании, измерительной и электронной аппаратуре, где требуется локальное стабилизированное питание 5 В от бортовой или промежуточной шины постоянного тока.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0…5 А |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Регулировка выходного напряжения | 4,5…5,5 В DC |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 19…36 В DC |
| Типовое КПД | 72% |
| Пуск, время нарастания, время удержания | 2,5 с; 50 мс; — при полной нагрузке |
| Входной ток | 1,6 А / 24 В |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 5,75…6,75 В при 10% нагрузке |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, BS EN, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8, EN55035, уровень для тяжелой промышленности, BS EN, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved, AS/NZS 62368.1, разработка с учетом LVD |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 3682,6 тыс. ч минимум, Telcordia SR-332 (Bellcore); 528,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,38 кг |
| Упаковка | 45 шт.; 17,8 кг; 0,94 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход DC -V |
| 2 | Выход DC +V |
| 3 | FG |
| 4 | Вход DC +V |
| 5 | Вход DC -V |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Уровень пульсаций и шума измеряется при 20 МГц полосы пропускания, с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает начальную установку, регулировку по линии и регулировку по нагрузке.
- Блок питания считается компонентом, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для надлежащего выполнения испытаний ЭМС следует обращаться к рекомендациям MEAN WELL по испытаниям ЭМС для компонентных источников питания.
- Снижение допустимой мощности по температуре составляет 3,5% на каждые 1000 м безвентиляторного исполнения и 5% на каждые 1000 м для исполнения с вентилятором при высоте эксплуатации выше 2000 м.
