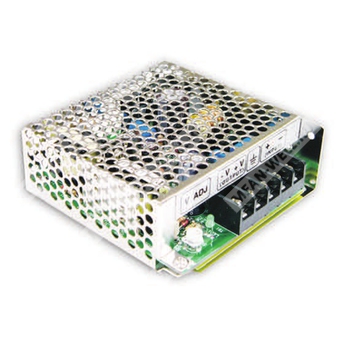

SD-25C-12 - изолированный DC-DC преобразователь 25 Вт для питания нагрузок от широкого диапазона входного постоянного напряжения.
SD-25C-12 — это модульный одно-выходной DC-DC преобразователь серии SD-25, предназначенный для получения стабилизированного выхода 12 В при мощности до 25,2 Вт с гальванической развязкой между входом и выходом.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SD-25 | DC-DC преобразователь мощностью 25 Вт |
| Исполнение по входу | C | Диапазон входного напряжения 36…72 В постоянного тока |
| Выходное напряжение | 12 | 12 В постоянного тока |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка 1500 В AC между входом и выходом.
- Встроенный EMI-фильтр, низкий уровень пульсаций и шума.
- Испытание на 100% нагрузку при прогреве.
- Фиксированная частота переключения 83 кГц.
- Низкая стоимость и высокая надежность.
- Длительный срок службы, рассчитанный по MTBF.
Области применения
Источник питания для промышленной и встраиваемой электроники, систем автоматики, телекоммуникационного оборудования, измерительных и управляющих устройств, где требуется изолированное стабилизированное напряжение 12 В от нестабилизированного DC источника.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0…2,1 А |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 11…16 В DC |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,3% |
| Регулирование по нагрузке | ±0,3% |
| Время установки, время нарастания, время удержания | 2,5 с, 50 мс, — при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36…72 В DC |
| КПД типовой | 78% |
| Входной ток DC | 0,8 А / 48 В |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,8…20 В при 10% нагрузке |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 1,5 кВ AC |
| Испытательное напряжение вход-корпус | 2,0 кВ AC |
| Испытательное напряжение выход-корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 approved, конструктивное исполнение согласно LVD, AS/NZS 62368.1 |
| Излучаемые помехи | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8, EN55035, уровень heavy industry, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 3682,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 528,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,38 кг |
| Упаковка | 45 шт. / 17,8 кг / 0,94 CUFT |
| Частота преобразования | 83 кГц |
Механические данные
Корпус: Case No. 905. Подключение выполняется через клеммный блок. В схеме выводов предусмотрены входные, выходные и защитное заземление FG.
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход DC |
| 2 | Выход DC +V |
| 3 | FG |
| 4 | Вход DC +V |
| 5 | Вход DC -V |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с помощью витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ, подключённым параллельно.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- Блок питания является компонентом, который будет установлен в конечное изделие. Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм с использованием 1 мм изоляции; конечное изделие должно дополнительно проверяться на соответствие директивам ЭМС.
- Температурная дерейтинг-характеристика: 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
