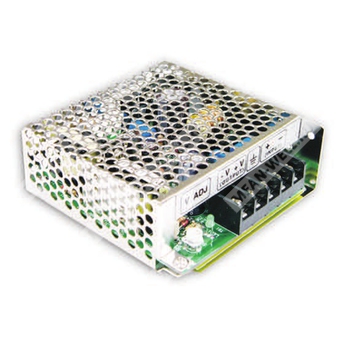

SD-25C-24 - изолированный DC-DC преобразователь для промышленного питания постоянного тока.
SD-25C-24 — 25-ваттный одновыходной изолированный преобразователь постоянного тока в постоянный ток серии SD-25, предназначенный для формирования стабилизированного выходного напряжения 24 В из широкого диапазона входного напряжения категории C.
Расшифровка партномера
| SD | Серия источников питания постоянного тока Mean Well |
| 25 | Номинальная мощность 25 Вт |
| C | Категория входного диапазона C: 36…72 В постоянного тока |
| 24 | Выходное напряжение 24 В |
Ключевые особенности
- Широкий входной диапазон 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция вход/выход 1500 В AC.
- Встроенный EMI-фильтр, низкие пульсации и шум.
- Испытание на 100% полную нагрузку в режиме приработки.
- Фиксированная частота переключения 83 кГц.
- Низкая стоимость, высокая надежность.
Назначение
Преобразователь применяется в промышленной электронике, системах распределенного питания, автоматизации, телекоммуникационном оборудовании и иной аппаратуре, где требуется гальванически развязанное питание 24 В постоянного тока.
Таблица параметров
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,1 А |
| Диапазон выходного тока | 0…1,1 А |
| Номинальная выходная мощность | 26,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 23…30 В постоянного тока |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,2% |
Вход
| Диапазон входного напряжения | 36…72 В постоянного тока |
| КПД типовое | 81% |
| Входной ток | 0,8 А / 48 В |
| Время включения, нарастания и удержания | 2,5 с, 50 мс, — при полной нагрузке |
Защита
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 31,5…37,5 В при 10% нагрузке |
| Тип защиты при перенапряжении | Режим hiccup, автоматическое восстановление после устранения аварии |
Условия эксплуатации
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Изоляция и безопасность
| Напряжение изоляции вход/выход | 1,5 кВ AC |
| Напряжение изоляции вход/корпус | 2 кВ AC |
| Напряжение изоляции выход/корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие по безопасности | EAC TP TC 004, AS/NZS 62368.1, разработка по LVD |
ЭМС
| Эмиссия | EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 6, 8; EN55035; тяжелая промышленная среда; EAC TP TC 020 |
Механические данные
| Габариты | 99 × 97 × 36 мм |
| Масса | 0,38 кг |
| Упаковка | 45 шт.; 17,8 кг; 0,94 CUFT |
| Наработка на отказ | 3682,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 528,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| 1 | Выходной минус DC |
| 2 | Выходной плюс DC |
| 3 | FG |
| 4 | Входной плюс DC |
| 5 | Входной минус DC |
Примечания
- Все параметры, специально не указанные, измеряются при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания является компонентом, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполнены путем монтажа устройства на металлическую пластину 360 мм × 360 мм × 1 мм с толщиной 1,0 мм.
- Для монтажа в конечном оборудовании необходимо подтвердить соответствие актуальным директивам ЭМС.
- Снижение допустимой температуры: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
