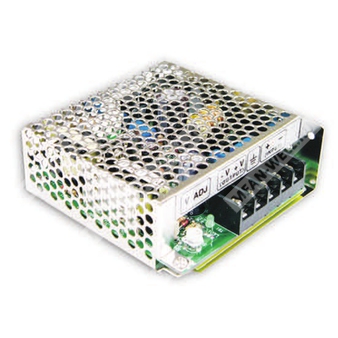

SD-25C-5 — изолированный DC-DC преобразователь 25 Вт с выходом 5 В для промышленного питания.
Назначение: преобразование постоянного напряжения источника питания в стабилизированное выходное напряжение 5 В при гальванической развязке и защите от перегрузки и перенапряжения.
Расшифровка партномера
| Партномер | Расшифровка |
| SD | Серия преобразователей DC-DC Mean Well SD |
| 25 | Номинальная мощность 25 Вт |
| C | Входной диапазон C: 36–72 В постоянного тока |
| 5 | Выходное напряжение 5 В постоянного тока |
Общее описание
SD-25C-5 относится к серии одно выходных DC-DC преобразователей мощностью 25 Вт. Модель предназначена для работы в промышленной аппаратуре, где требуется широкий входной диапазон, гальваническая развязка, малые пульсации и встроенные защиты. Для данного исполнения характерны выход 5 В, номинальный ток 5 А и работа от входа диапазона C: 36–72 В постоянного тока.
Характерные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка 1500 В AC.
- Встроенный EMI-фильтр и низкий уровень пульсаций и шума.
- Испытание на 100% нагрузке при прогоне на термостабилизацию.
- Фиксированная частота коммутации 83 кГц.
- Низкая стоимость и высокая надёжность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В постоянного тока |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, нарастания, удержания | 2,5 с, 50 мс, --- при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Типовое КПД | 74% |
| Входной ток постоянного тока | 0,8 А / 48 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75–6,75 В при 10% нагрузке |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8; EN55035; уровень heavy industry; BS EN; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved, AS/NZS 62368.1, Design refer to LVD |
Надёжность
| Параметр | Значение |
| MTBF | 3682,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 528,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и монтаж
| Параметр | Значение |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Конструктивное исполнение | Корпус Case No. 905 |
| Тип подключения | Клеммная колодка |
| Назначение выводов | 1 — выход DC−; 2 — выход DC+; 3 — FG; 4 — вход DC+; 5 — вход DC− |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,38 кг |
| Упаковка | 45 шт. / 17,8 кг / 0,94 куб. фута |
Примечания
1. Все параметры, не указанные отдельно, измеряются при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов, терминатор 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает уставку, стабилизацию по входу и стабилизацию по нагрузке.
4. Источник питания является компонентом, предназначенным для установки в конечное оборудование. ЭМС-испытания выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Для требований к ЭМС конечного изделия следует учитывать конфигурацию системы в целом.
5. Дерейтинг по температуре: 3,5%/1000 м безвентиляторные модели и 5%/1000 м модели с вентилятором при высоте эксплуатации выше 2000 м.
