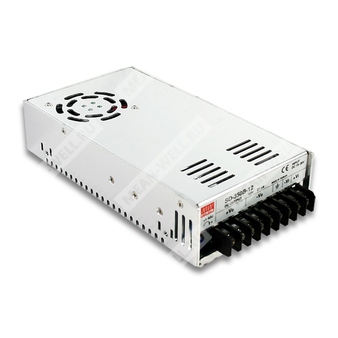

SD-350B-24 - изолированный DC-DC преобразователь 350 Вт для промышленного питания с входом 20–36 В и выходом 24 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| SD | Серия DC-DC преобразователей Mean Well SD |
| 350 | Номинальная мощность 350 Вт |
| B | Диапазон входного напряжения 20–36 В DC |
| 24 | Номинальное выходное напряжение 24 В DC |
Назначение и особенности
SD-350B-24 представляет собой источник питания класса DC-DC с гальванической развязкой, предназначенный для преобразования постоянного напряжения бортовой или промышленной шины 20–36 В в стабилизированное напряжение 24 В. Изделие рассчитано на мощность до 350 Вт, имеет принудительное воздушное охлаждение встроенным вентилятором, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также изоляцию 1500 В AC между входом и выходом.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 14,6 А |
| Диапазон выходного тока | 0–14,6 А |
| Номинальная выходная мощность | 350,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Регулировка выходного напряжения | 23–30 В DC |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 20–36 В DC |
| КПД типовое | 80% |
| Входной ток типовой | 17,6 А при 24 В; 9,0 А при 48 В |
| Пусковой ток типовой | C:45 А / 48 В DC; D:45 А / 96 В DC |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение | 31,5–37,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC/BS EN 62368-1, EAC TP TC 004, проектирование по AS/NZS 62368.1 |
| Эмиссия | Соответствие BS EN/EN55022 (CISPR22) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 CUFT |
| Исполнение корпуса | Case No. 912B |
Надежность
| Параметр | Значение |
| MTBF | 1705,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 263,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 24,8, 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск, нестабильность по сети и нестабильность по нагрузке.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для выполнения требований ЭМС следует также учитывать рекомендации по монтажу и заземлению.
- Температурное снижение допустимой нагрузки составляет 3,5% на 1000 м для моделей с вентилятором и 5% на 1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
