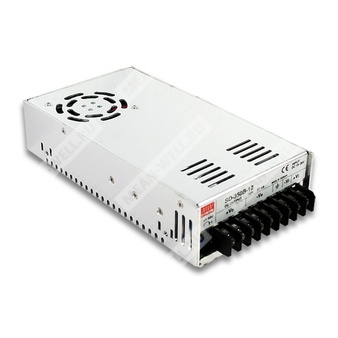

SD-350B-48 - DC-DC преобразователь 350 Вт с выходом 48 В для промышленного питания и телекоммуникационных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия источников питания Mean Well SD |
| 350 | Номинальная мощность 350 Вт |
| B | Исполнение с входным диапазоном B: 20–36 В постоянного тока |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Назначение и особенности
SD-350B-48 — одновыходной DC-DC преобразователь мощностью 350 Вт, предназначенный для преобразования источника постоянного тока с входным диапазоном 20–36 В в стабилизированное выходное напряжение 48 В. Модель относится к серии SD-350 и рассчитана на промышленное применение, где требуются широкополосный вход, высокий КПД, встроенное принудительное охлаждение и полный набор защит.
Краткая характеристика серии
- Широкий диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Гальваническая развязка входа и выхода 1500 В AC.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Испытание на полную нагрузку в течение 100% burn-in.
- Исполнение по входу 24 В и 48 В соответствует требованиям LVD.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 7,3 А |
| Диапазон выходного тока | 0–7,3 А |
| Номинальная выходная мощность | 350,4 Вт |
| Пульсации и шум, максимум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 43–53 В |
| Погрешность установки выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 20–36 В постоянного тока |
| Типовой КПД | 84% |
| Типовой входной ток | 17,6 А / 24 В |
| Типовой пусковой ток | 45 А / 48 В постоянного тока |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105–135% от номинальной выходной мощности |
| Поведение при перегрузке | Выходное напряжение отключается, восстановление после повторного включения питания |
| Защита от перенапряжения | 53–65 В |
| Поведение при перенапряжении | Выходное напряжение отключается, восстановление после повторного включения питания |
| Защита от перегрева | Выходное напряжение отключается, восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC/BS EN/EN 62368-1, EAC TP TC 004, проектное соответствие AS/NZS 62368.1 |
| Эмиссия ЭМС | Соответствие BS EN/EN 55032 (CISPR 32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 3, 4, 6, 8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1705,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 263,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 куб. фута |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 24,8/48/96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуски установки, стабилизации по сети и по нагрузке.
- Блок питания является компонентом, предназначенным для установки в конечное оборудование.
- Все испытания на ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно подтверждать соответствие действующим требованиям ЭМС.
- Для настройки и применения следует руководствоваться соответствующей документацией производителя.
- Диапазон температур окружающей среды для снижения нагрузки составляет 3,5 °C на каждые 1000 м при работе на высоте выше 2000 м.
