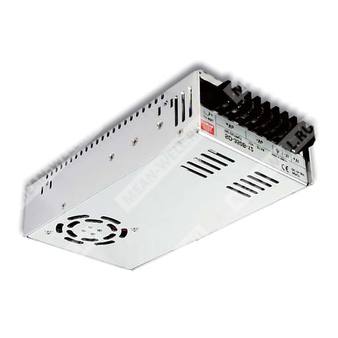

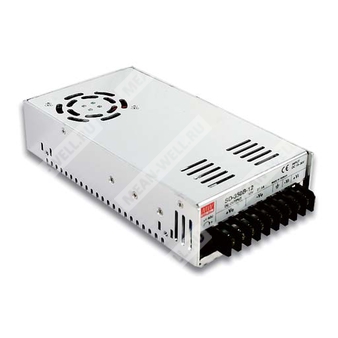

SD-350B-5 - DC/DC-преобразователь мощностью 350 Вт с выходом 5 В для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SD-350 | Источник питания постоянного тока, серия мощностью 350 Вт |
| Исполнение по входному диапазону | B | Входной диапазон 20–36 В постоянного тока |
| Выходное напряжение | 5 | Номинальное выходное напряжение 5 В постоянного тока |
Назначение и особенности
SD-350B-5 — это DC/DC-преобразователь серии SD-350 с одним выходом, предназначенный для преобразования входного постоянного напряжения диапазона 20–36 В в стабилизированное выходное напряжение 5 В. Изделие рассчитано на промышленное применение, имеет принудительное охлаждение встроенным вентилятором, изоляцию входа от выхода 1500 В переменного тока и защиту от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные параметры
| Параметр | Значение |
| Модель | SD-350B-5 |
| Тип | Одновыходной DC/DC-преобразователь |
| Номинальная мощность | 285 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Пульсации и шум | 100 мВ п-п |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 куб. фута |
| Габариты | 215 × 115 × 50 мм |
| Средняя наработка на отказ | 1705,6 тыс. ч по Telcordia SR-332 (Bellcore); 263,9 тыс. ч по MIL-HDBK-217F (25 °C) |
Вход
| Параметр | Значение |
| Входной диапазон напряжения | 20–36 В постоянного тока |
| Пусковой ток | 4,5 А при 24 В постоянного тока |
| Входной ток при типовой нагрузке | 14,4 А при 24 В |
| КПД, тип. | 74% |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В постоянного тока |
| Номинальный выходной ток | 57 А |
| Диапазон выходного тока | 0–57 А |
| Максимальная выходная мощность | 285 Вт |
| Пульсации и шум | 100 мВ п-п |
| Регулировка выходного напряжения | 4,5–5,5 В |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перенапряжение | 5,75–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 1,5 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | Соответствие EAC TP TC 004, проектирование с учетом AS/NZS 62368.1 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень для light industry, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм |
| Монтаж | На панель |
| Охлаждение | Принудительное, встроенный вентилятор постоянного тока |
| Направление воздушного потока | Указано на чертеже как Air flow direction |
| Материал и компоновка | Металлический корпус, клеммное подключение |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V− |
| 3 | FG, защитное заземление |
| 4, 5, 6 | Выход постоянного тока V− |
| 7, 8, 9 | Выход постоянного тока V+ |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 24,8 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ, параллельно.
- Допуск включает установившееся отклонение, регулировку по линии и регулировку по нагрузке.
- Источники питания считаются компонентом, который будет устанавливаться в конечном оборудовании; все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС. Рекомендации по выполнению испытаний ЭМС зависят от применения и конструкции конечного изделия.
- Температура окружающей среды, при которой требуется снижение мощности: 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
