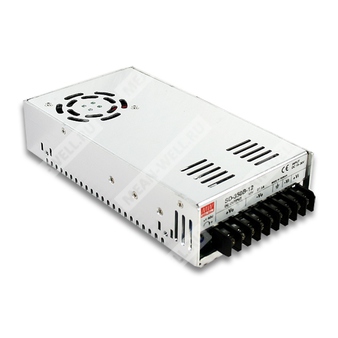

SD-350C-12 - источник питания постоянного тока 12 В для промышленной аппаратуры с широким входным диапазоном и защитами.
Партномер SD-350C-12 относится к серии SD-350C — однотактному DC-DC преобразователю мощностью 350 Вт с принудительным воздушным охлаждением, встроенным вентилятором и рассчитанному на применение в промышленной электронике и системах электропитания.
Расшифровка партномера
| Обозначение | Расшифровка |
| SD | Серия DC-DC преобразователей Mean Well SD |
| 350 | Номинальная мощность 350 Вт |
| C | Модификация серии с широким входным диапазоном 36–72 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание серии
Изделие предназначено для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 12 В. Модель выполнена в металлическом корпусе, имеет изолированный вход-выход, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также рассчитана на работу в промышленной среде.
Выходные параметры
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 27,5 А |
| Диапазон выходного тока | 0–27,5 А |
| Номинальная выходная мощность | 330 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка выходного напряжения | 11–16 В постоянного тока |
| Линейная стабилизация | ±0,3% |
| Нагрузка. Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Типовая эффективность | 81% |
| Типовой входной ток | 16 А при 24 В; 8,8 А при 48 В |
| Типовой пусковой ток | 45 А при 48 В постоянного тока |
Защитные функции
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 16,8–20 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход–выход | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации и окружающая среда
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | IEC/BS EN/EN 62368-1, EAC TP TC 004, проектирование с учетом AS/NZS 62368.1 |
| Эмиссия ЭМС | BS EN/EN 55022 (CISPR22) Класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN 61000-4-2, 3, 4, 6, 8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Надежность, габариты и упаковка
| MTBF | 1705,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 263,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 куб. фута |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 24,8–96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, регулирование по линии и по нагрузке.
- Блок питания рассматривается как компонент, устанавливаемый в конечное оборудование.
- Все испытания по ЭМС выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное оборудование должно подтверждать соответствие директивам ЭМС.
- Прибор должен быть установлен так, чтобы обеспечивался приток и отвод воздуха согласно направлению воздушного потока.
- Снижение допустимой мощности составляет 3,5% на каждые 1000 м высоты для безвентиляторных моделей и 5% на каждые 1000 м для моделей с вентилятором при высоте свыше 2000 м (6500 ft).
