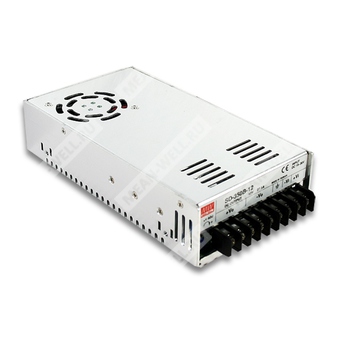

SD-350C-24 - импульсный DC-DC преобразователь 350 Вт для промышленного питания 24 В.
Расшифровка партномера
| SD | Серия источников питания Mean Well SD |
| 350 | Номинальная мощность 350 Вт |
| C | Исполнение с входным диапазоном 36–72 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
SD-350C-24 представляет собой одноканальный DC-DC преобразователь серии SD-350, предназначенный для преобразования постоянного напряжения входной шины в стабилизированное выходное напряжение 24 В в промышленной аппаратуре, телекоммуникационных и энергетических системах.
- Широкий диапазон входного напряжения 36–72 В DC.
- Выходная мощность до 350,4 Вт.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Изоляция вход-выход 1500 В AC.
- Подходит для монтажа в промышленное оборудование с ограниченным монтажным пространством.
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 14,6 А |
| Диапазон регулировки выходного напряжения | 23–30 В DC |
| Стабилизация по входному напряжению | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Диапазон входного напряжения | 36–72 В DC |
| Типовой КПД | 81% |
| Типовой входной ток | 9,0 А / 48 В |
| Типовой пусковой ток | 45 А / 96 В DC |
Защита
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 31,5–37,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Безопасность | IEC/BS EN 62368-1, EAC TP TC 004; проектное соответствие AS/NZS 62368.1 |
| Помехоэмиссия | BS EN/EN 55032 (CISPR32) Класс B, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN 61000-4-2, 3, 4, 6, 8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Механические данные
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 CUFT |
| MTBF | 1705,6 тыс. ч min по Telcordia SR-332 (Bellcore); 263,9 тыс. ч min по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 24,8–96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминалированной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по входному напряжению и по нагрузке.
- Источник питания считается компонентом, который будет устанавливаться в конечное оборудование. Все испытания по ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. За разъяснениями по способу выполнения ЭМС-испытаний следует обращаться к подразделу «Испытание компонентов».
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м высоты для моделей с вентилятором и на каждые 1000 м для фантомных моделей при эксплуатации выше 2000 м (6500 ft).
