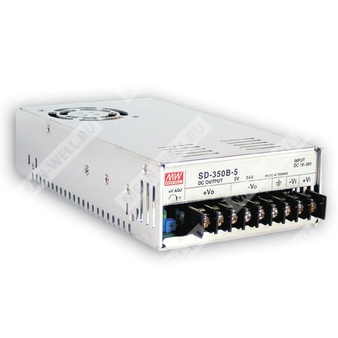

SD-350C-5 - одноканальный DC-DC преобразователь для питания нагрузок 5 В в промышленной аппаратуре.
Назначение и краткое описание
SD-350C-5 представляет собой импульсный одноканальный DC-DC преобразователь серии SD-350 мощностью 350 Вт, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 5 В. Модификация относится к исполнению с широким диапазоном входа 36–72 В DC и ориентирована на применение в промышленной электронике, телекоммуникационном оборудовании, системах автоматизации и распределённых источниках питания.
Устройство выполнено в металлическом корпусе с принудительным воздушным охлаждением от встроенного вентилятора. Предусмотрены защиты от перегрузки, перенапряжения и перегрева, а также высокая степень электрической изоляции между цепями входа и выхода.
Расшифровка партномера
| Позиция в партномере | Значение |
| SD | Серия DC-DC преобразователей Mean Well SD |
| 350 | Номинальная мощность 350 Вт |
| C | Исполнение с входным диапазоном 36–72 В DC |
| 5 | Номинальное выходное напряжение 5 В DC |
Основные особенности
- Широкий диапазон входного напряжения 36–72 В DC.
- Выходное напряжение 5 В DC.
- Номинальная мощность 300 Вт для исполнения 5 В в серии SD-350C.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Полная мощность проверяется при нагрузке 100%.
- Изоляция входа относительно выхода 1500 В AC.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Металлический корпус для промышленного монтажа.
Выходные параметры
| Параметр | Значение |
| Модель | SD-350C-5 |
| Выходное напряжение | 5 В DC |
| Номинальный ток | 60 А |
| Диапазон выходного тока | 0–60 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В DC |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска и нарастания | 300 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 36–72 В DC |
| КПД типовое | 76% |
| Входной ток типовой | 7,6 А при 48 В |
| Пусковой ток типовой | 45 А при 96 В DC |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 5,75–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC/BS EN/EN 62368-1, EAC TP TC 004, проектное соответствие AS/NZS 62368.1 |
| Эмиссия ЭМС | Соответствие BS EN/EN 55022 (CISPR22) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 3, 4, 6, 8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1705,6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 263,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 CUFT |
Механические данные
Корпус выполнен в типоразмере Case No. 912B. В конструкции предусмотрен вентилятор и ориентирование воздушного потока согласно маркировке на чертеже. Подключение выполняется через клеммный узел с назначением выводов:
| Номер вывода | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V− |
| 3 | Заземление FG |
| 4, 5, 6 | Выход постоянного тока V− |
| 7, 8, 9 | Выход постоянного тока V+ |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 24,8, 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием 12-дюймового витого экранированного провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно подтверждено на соответствие директивам по ЭМС.
- По итогам испытаний пользователь должен проверить, соответствует ли изделие компонентам, установленным в конечной системе.
- Температурное снижение допустимой нагрузки: 3,5% на 1000 м для безвентиляторных режимов и 5% на 1000 м для режимов с вентилятором при высоте эксплуатации выше 2000 м.
