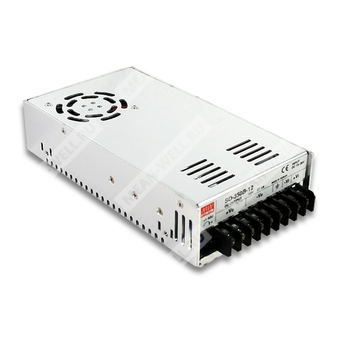

SD-350D-12 - импульсный DC-DC преобразователь 350 Вт с одним выходом 12 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия источников питания SD |
| 350 | Номинальная мощность 350 Вт |
| D | Исполнение с широким диапазоном входного напряжения для 12-вольтовой модели |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
SD-350D-12 представляет собой однотактный промышленный DC-DC преобразователь мощностью 350 Вт с выходным напряжением 12 В. Изделие предназначено для применения в промышленной электронике, системах автоматизации и силовой аппаратуре, где требуется преобразование постоянного входного напряжения в стабилизированное выходное напряжение с принудительным охлаждением встроенным вентилятором.
Особенности:
- широкий диапазон входного напряжения;
- защита от короткого замыкания, перегрузки, перенапряжения и перегрева;
- изоляция входа относительно выхода 1500 В переменного тока;
- принудительное воздушное охлаждение встроенным вентилятором постоянного тока;
- 100% испытание на полную нагрузку;
- исполнение с входом 72 В постоянного тока для серии D;
- допустимый монтаж в промышленном оборудовании.
Выход
| Параметр | Значение для SD-350D-12 |
| Выходное напряжение | 12 В постоянного тока |
| Номинальный ток | 29,2 А |
| Диапазон тока | 0 ~ 29,2 А |
| Номинальная мощность | 350,4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка выходного напряжения | 11 ~ 16 В постоянного тока |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение для SD-350D-12 |
| Диапазон входного напряжения | 72 ~ 144 В постоянного тока |
| КПД типовой | 83% |
| Входной ток типовой | 6 А / 96 В |
| Пусковой ток типовой | 6 А / 96 В |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перенапряжение | 16,8 ~ 20 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC/BS EN/EN 62368-1, EAC TP TC 004, проектирование с учетом AS/NZS 62368.1 |
| Испытательное напряжение | Вход–выход: 1,5 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN 55022 (CISPR22) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 3, 4, 6, 8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,9 CUFT |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 1705,6 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 263,9 тыс. ч, минимум |
Примечания
- Все параметры измерялись при входном напряжении 24,8, 96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалента 12-дюймовой витой пары, оконечной нагрузки 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Источник питания считается компонентом, подлежащим установке в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное изделие должно быть подтверждено на соответствие требованиям ЭМС в составе целевого оборудования.
- Для правильного функционирования необходима установка соблюдения условий теплоотвода и воздушного потока согласно кривой дерейтингa.
- Температурная дерейтинг-зависимость: 3,5% на 1000 м для моделей с вентилятором и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
