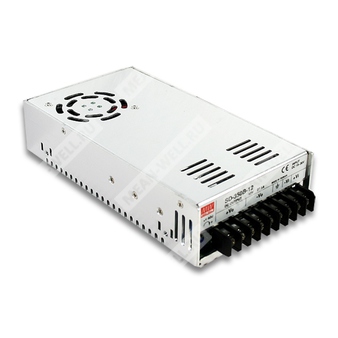

SD-350D-24 - изолированный DC-DC преобразователь 350 Вт с выходом 24 В для промышленной электроники и систем питания.
Краткое назначение: преобразование постоянного напряжения широкого входного диапазона в стабилизированное выходное напряжение 24 В постоянного тока с гальванической развязкой и защитами.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SD |
Серия источников питания SD |
| 350 |
Номинальная мощность 350 Вт |
| D |
Вариант с входным диапазоном D: 72…144 В постоянного тока |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Описание
SD-350D-24 относится к серии SD-350 — одно-выходным изолированным DC-DC преобразователям мощностью 350 Вт. Модификация SD-350D-24 предназначена для работы в промышленной аппаратуре с входным напряжением 72…144 В постоянного тока и обеспечивает номинальное выходное напряжение 24 В постоянного тока. Преобразователь выполнен с принудительным охлаждением встроенным вентилятором, имеет встроенные функции защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также рассчитан на применение в оборудовании с требованиями к электрической развязке и электромагнитной совместимости.
Особенности
- Диапазон входного напряжения 2:1.
- Выход 24 В постоянного тока.
- Номинальная мощность 350,4 Вт для исполнения D.
- Гальваническая развязка 1500 В AC между входом и выходом.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Испытание под полной нагрузкой в течение 100% времени burn-in.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Исполнение с учетом требований LVD для входных напряжений 24 В и 48 В в семействе серии.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
72…144 В постоянного тока |
| Типовой коэффициент полезного действия |
89% |
| Типовой входной ток |
6 А / 96 В |
| Типовой пусковой ток |
45 А / 96 В постоянного тока |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В постоянного тока |
| Номинальный ток |
14,6 А |
| Диапазон выходного тока |
0…14,6 А |
| Номинальная выходная мощность |
350,4 Вт |
| Регулировка выходного напряжения |
23…30 В постоянного тока |
| Стабилизация по сети |
±0,2% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска, время нарастания |
300 мс, 50 мс при полной нагрузке |
| Пульсации и шум |
150 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
Защиты
| Параметр |
Характеристика |
| Перегрузка |
105…135% от номинальной выходной мощности; защита отключает выходное напряжение, восстановление после повторного включения питания |
| Перенапряжение |
31,5…37,5 В; защита отключает выходное напряжение, восстановление после повторного включения питания |
| Перегрев |
Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 1,5 кВ AC; вход–корпус/FG: 2 кВ AC; выход–корпус/FG: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм минимум / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−20…+60 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC/BS EN 62368-1, EAC TP TC 004, конструктивное соответствие AS/NZS 62368.1 |
| Излучаемые помехи |
Соответствие BS EN/EN55022 (CISPR22) Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
MTBF
| Методика оценки |
Значение |
| Telcordia SR-332 (Bellcore) |
1705,6 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) |
263,9 тыс. ч минимум |
Габариты и конструкция
| Параметр |
Значение |
| Габаритные размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Исполнение корпуса |
Case No. 912B |
| Охлаждение |
Принудительное, встроенный вентилятор |
| Ориентация монтажа |
С учетом указанного направления воздушного потока и механической схемы установки |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
1,1 кг |
| Количество в упаковке |
12 шт. |
| Масса упаковки |
14,4 кг |
| Объем упаковки |
0,9 CUFT |
Примечания
- Все параметры измеряются при входном напряжении 24,8/96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц при помощи 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
- Источник питания считается компонентом, который будет устанавливаться в конечном оборудовании.
- Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Окончательное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для указаний по выполнению испытаний ЭМС на EMI-излучение следует обращаться к внутреннему документу производителя по проверке компонентов источников питания.
- Температурное снижение допустимой нагрузки составляет 3,5% на каждые 1000 м при работе без вентиляторов и 5% на каждые 1000 м при работе с вентиляторами для высоты свыше 2000 м.
