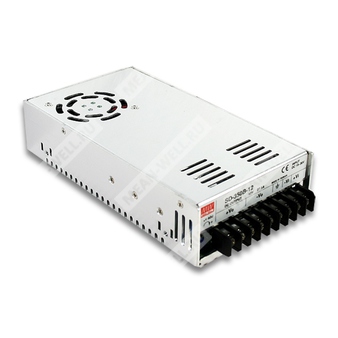

SD-350D-48 - импульсный DC-DC преобразователь 350 Вт с выходным напряжением 48 В для промышленного применения.
Назначение
SD-350D-48 представляет собой одноканальный DC-DC преобразователь серии SD-350 мощностью 350 Вт с номинальным выходным напряжением 48 В. Изделие предназначено для питания промышленной электроники и оборудования, требующего стабилизированного постоянного напряжения при широком диапазоне входного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия источников питания Mean Well SD |
| 350 | Номинальная мощность 350 Вт |
| D | Исполнение с широким входным диапазоном типа D |
| 48 | Номинальное выходное напряжение 48 В |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Гальваническая изоляция входа и выхода 1500 В переменного тока.
- Охлаждение принудительным воздушным потоком встроенным вентилятором постоянного тока.
- Испытание полной нагрузкой в течение 100% времени прогонки.
- Входное напряжение 24 В и 48 В соответствует требованиям LVD.
- Работа в промышленном диапазоне температур.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 7,3 А |
| Диапазон тока нагрузки | 0 ~ 7,3 А |
| Номинальная выходная мощность | 350,4 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±1,0% |
| Время установки и нарастания | 300 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 72 ~ 144 В постоянного тока |
| КПД типовой | 89% |
| Пусковой ток типовой | 6 А / 96 В |
| Входной ток постоянный типовой | 6 А / 96 В |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 53 ~ 65 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Изоляция и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение изоляции вход - выход | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции вход - корпус | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход - корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC/BS EN/EN 62368-1, EAC TP TC 004, с учетом AS/NZS 62368.1 |
| Эмиссия ЭМС | Соответствие BS EN/EN 55022 или BS EN/EN 55032, класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 3, 4, 6, 8, BS EN/EN 55035, уровень для легкой промышленности, EAC TP TC 020 |
MTBF
| Параметр | Значение |
| MTBF | 1705,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 263,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габаритные и упаковочные данные
| Параметр | Значение |
| Габариты | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14,4 кг / 0,9 куб. фута |
Схемотехнические и конструктивные сведения
| Параметр | Значение |
| Топология | Одновыходный DC-DC преобразователь |
| Частота преобразования | 100 кГц |
| Охлаждение | Принудительное, встроенный вентилятор |
| Клеммное исполнение | Клеммная колодка |
Примечания
- Все параметры, не обозначенные особо, измеряются при входном напряжении 72 ~ 144 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц при помощи экранированного кабеля длиной 12 дюймов, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Импульсный источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для рекомендаций по монтажу и подробностям испытаний следует обращаться к руководству пользователя серии.
- Температура окружающей среды дерейтируется на 3,5 °C на 1000 м для моделей с вентилятором и на 5 °C на 1000 м для моделей без вентилятора при высоте установки выше 2000 м.
