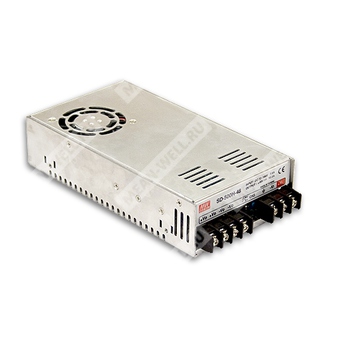

SD-500H-12 - промышленный преобразователь постоянного тока 500 Вт с выходом 12 В, удалённым включением и защитами.
Назначение
SD-500H-12 представляет собой DC/DC-преобразователь серии SD-500 для промышленного применения, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 12 В при мощности до 500 Вт. Изделие оснащено функциями удалённого включения/выключения, удалённого контроля состояния выхода, удалённого измерения напряжения на нагрузке, а также полным набором защит и принудительным воздушным охлаждением.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| SD | Серия DC/DC-преобразователей Mean Well SD |
| 500 | Номинальная мощность 500 Вт |
| H | Исполнение для широкого входного диапазона 72–144 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Основные особенности
- Активное ограничение пускового тока по входу постоянного тока.
- Широкий диапазон входного напряжения: 72–144 В постоянного тока.
- Выходная мощность 480 Вт для исполнения 12 В.
- Встроенное принудительное охлаждение встроенным вентилятором с функцией управления скоростью.
- Выходной сигнал «Выход в норме».
- Встроенная функция удалённого включения/выключения.
- Встроенная функция удалённого контроля напряжения на нагрузке.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Изоляция входа от выхода 2000 В переменного тока.
Характеристики преобразования и выхода
| Параметр | Значение для SD-500H-12 |
|---|
| Выходное напряжение | 12 В постоянного тока |
| Номинальный выходной ток | 40 А |
| Диапазон регулировки выходного напряжения | 11–15 В |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 50 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Номинальная выходная мощность | 480 Вт |
| Возможная рабочая нагрузка | 0–40 А |
Входные характеристики
| Параметр | Значение для SD-500H-12 |
|---|
| Диапазон входного напряжения | 72–144 В постоянного тока |
| КПД, тип. | 87% |
| Пусковой ток, тип. | 60 А / 96 В постоянного тока |
| Ток холостого хода, тип. | Макс. 0,1 А / 96 В постоянного тока |
| Потребляемый ток постоянной составляющей, тип. | 8 А / 72 В постоянного тока |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 105–125% от номинальной выходной мощности; тип защиты: ограничение постоянным током, отключение выходного напряжения примерно через 5 с, восстановление после повторной подачи питания |
| Перенапряжение | 62–68 В; тип защиты: отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита предусмотрена; тип защиты указан в составе общей системы защит |
Функции управления и контроля
| Параметр | Значение |
|---|
| Удалённое включение/выключение | По сигналу на разъёме CN3; режимы задаются в зависимости от способа подключения |
| Сигнал «Выход в норме» | Открытый коллектор; низкий уровень при включённом источнике питания; максимальный ток стока 10 мА |
| Удалённый контроль | Предусмотрен дистанционный контроль напряжения на нагрузке |
| Удалённый контроль земли | RCG |
| Удалённое включение/выключение | RC |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | −20…+60 °C, с учётом графика дерейтингa |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход–выход | 2 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
|---|
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,15 кг |
| Упаковка | 12 шт. / 14,8 кг / 0,9 куб. фута |
| Направление воздушного потока | Согласно чертежу, со стороны вентилятора |
Показатели надёжности
| Параметр | Значение |
|---|
| MTBF по Telcordia SR-332 (Bellcore) | 1333,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 196,3 тыс. ч минимум |
Подключение и разъёмы
| Цепь | Назначение | Примечание |
|---|
| Вход постоянного тока | V+, V−, FG | Клеммная колодка |
| Силовой выход | +V, −V | Клеммная колодка |
| Сигнальный разъём CN3 | +S, −S, O/P OK, GND, RC, RCG | Разъём HRS DF11-6DP-2DS или эквивалент |
Функциональное описание контактов CN3
| Контакт | Функция | Описание |
|---|
| 1 | +S | Положительное измерение; подключается к положительному выводу нагрузки. Линии +S и −S рекомендуется скручивать попарно для снижения наводок. Максимальная компенсация падения напряжения по линии — 0,5 В. |
| 2 | −S | Отрицательное измерение; подключается к отрицательному выводу нагрузки. Линии +S и −S рекомендуется скручивать попарно для снижения наводок. Максимальная компенсация падения напряжения по линии — 0,5 В. |
| 3 | O/P OK | Открытый коллектор, опорой служит контакт 4 (GND). Низкий уровень при включённом источнике питания. Максимальный ток стока 10 мА, максимальное внешнее напряжение 13 В. |
| 4 | GND | Подключается к отрицательной клемме −V. |
| 5 | RC | Удалённое включение/выключение. |
| 6 | RCG | Земля цепи удалённого включения/выключения. |
Условия удалённого включения/выключения
| Режим | Состояние |
|---|
| Выход включён | Разомкнутый переключатель |
| Выход выключен | Замкнутый переключатель |
Условия сигнала «Выход в норме»
| Напряжение между O/P OK и GND | Состояние выхода |
|---|
| 0–0,5 В | Включён |
| 12–13 В | Выключен |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 48 В постоянного тока, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалентной нагрузки 12 витков экранированной витой пары с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование линии и регулирование нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания EMC проводились при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно повторно подтвердить соответствие EMC после интеграции.
- Для соблюдения требований EMC может потребоваться дополнительное экранирование и/или фильтрация. Подробности приведены в заявлении по EMC производителя.
- Дерейтинг может потребоваться при низком входном напряжении. Смотрите график дерейтингa для более подробной информации.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м при использовании моделей с вентилятором и 5 °C/1000 м при использовании безвентиляторных моделей на высоте выше 2000 м.
