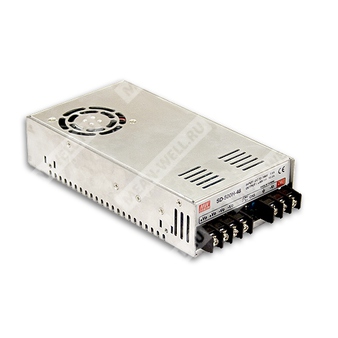

SD-500H-24 - импульсный DC/DC-преобразователь на 24 В и 500 Вт для промышленного питания.
Назначение: преобразователь постоянного тока серии SD-500, предназначенный для формирования стабилизированного выходного напряжения 24 В при высокой мощности и широком диапазоне входного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SD | Серия источников питания Mean Well SD |
| 500 | Номинальная мощность 500 Вт |
| H | Высокий диапазон входного напряжения 72–144 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Активное ограничение пускового тока по входу постоянного тока.
- Широкий диапазон входного напряжения: 72–144 В постоянного тока для версии H.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное воздушное охлаждение вентилятором с регулированием скорости.
- Сигнал «Выход в норме».
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по линии обратной связи.
- Гальваническая развязка вход/выход 2000 В переменного тока.
- Крепление и конструктив, пригодные для промышленного применения.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В постоянного тока |
| Номинальный выходной ток | 21 А |
| Диапазон регулировки выходного напряжения | 23–30 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления, время нарастания | 500 мс, 50 мс при полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
| Номинальная мощность | 504 Вт |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 72–144 В постоянного тока |
| КПД тип. | 89% |
| Потребляемый ток при типовой нагрузке | 6 А / 96 В постоянного тока |
| Потребляемый ток без нагрузки | Макс. 0,1 А / 96 В постоянного тока |
| Пусковой ток тип. | 60 А / 96 В постоянного тока |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 105–125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, отключение выходного напряжения примерно через 5 с, восстановление после повторного включения |
| Перенапряжение | 30,8–35,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
|---|
| Сигнал «Выход в норме» | Открытый коллектор, низкий уровень при включении PSU, максимальный ток стока 10 мА |
| Дистанционное включение/выключение | См. функциональное руководство |
| Дистанционный контроль по линии связи | Компенсация падения напряжения на проводах до 0,5 В |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,02%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход/выход: 2 кВ переменного тока; вход/корпус: 2 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Параметры надежности, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 1333,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 196,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм |
| Масса | 1,15 кг |
| Упаковка | 12 шт.; 14,8 кг; 0,9 куб. фута |
Подключение и интерфейсы
| Разъём | Контакт | Назначение |
|---|
| CN3 | 1 | Положительное дистанционное измерение |
| 2 | Отрицательное дистанционное измерение |
| CN3 | 3 | Сигнал «Выход в норме» |
| 4 | Общий провод |
| 5 | Дистанционное включение/выключение |
| 6 | Общий провод дистанционного управления |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры, не оговорённые особо, измерены при 48 В постоянного тока на входе, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12 дюймов, terminated на 0,1 мкФ и 47 мкФ параллельным конденсатором. |
| 3 | Допуск включает допуск установки, линейную нестабильность и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Испытания EMC выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Итоговое оборудование должно обеспечивать соответствие требованиям EMC. |
| 5 | При необходимости работы на низком входном напряжении следует проверить дерейтинг по соответствующей кривой. |
| 6 | Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте более 2000 м. |
Сведения по серии и соответствию
- Серия: SD-500.
- Тип: 500-ваттный однотактный DC/DC-преобразователь с одним выходом.
- Сертификаты и соответствие: IEC 62368-1, TUV BS EN/EN 62368-1, BS EN/EN 55032 Class B, BS EN/EN 61000-4-2/3/4/6/8, BS EN/EN 55035, EAC TP TC 004, EAC TP TC 020.
