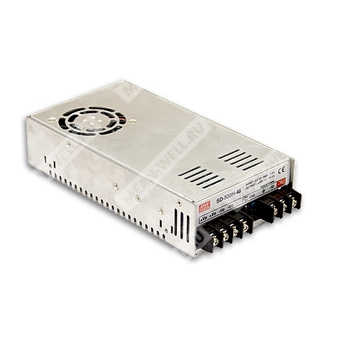

SD-500H-48 - промышленный преобразователь постоянного тока 48 В мощностью 500 Вт с функциями дистанционного управления и контроля.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SD-500 | Серия преобразователей постоянного тока мощностью 500 Вт |
| Исполнение | H | Высокий диапазон входного напряжения |
| Выходное напряжение | 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
SD-500H-48 — одноканальный преобразователь постоянного тока серии SD-500, предназначенный для питания промышленной аппаратуры от источников постоянного напряжения с широким диапазоном входа. Изделие обеспечивает стабилизированное выходное напряжение 48 В, защиту по перегрузке, перенапряжению и перегреву, а также поддерживает дистанционное включение, сигнал «выход в норме» и функцию дистанционного измерения напряжения на нагрузке.
Основные особенности
- Широкий диапазон входного напряжения для исполнения H: 72–144 В постоянного тока.
- Номинальная выходная мощность: 504 Вт.
- Регулируемое выходное напряжение.
- Защита от перегрузки, перенапряжения и перегрева.
- Открытый коллектор для сигнала состояния выхода.
- Дистанционное включение/выключение.
- Дистанционное считывание напряжения на нагрузке.
- Принудительное охлаждение встроенным вентилятором с управлением скоростью.
- Изоляция вход–выход 2000 В AC.
Выход
| Параметр | Значение для SD-500H-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 10,5 А |
| Диапазон регулировки тока | 0–10,5 А |
| Номинальная мощность | 504 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки напряжения | 46–60 В |
| Точность установки выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, время нарастания | 500 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение для SD-500H-48 |
| Диапазон входного напряжения | 72–144 В постоянного тока |
| КПД типовое | 90% |
| Пусковой ток типовой | 60 А / 96 В DC |
| Потребляемый ток при холостом ходе | Макс. 0,1 А / 96 В DC |
Защита
| Параметр | Значение для SD-500H-48 |
| Перегрузка | 105–125% от номинальной выходной мощности; режим ограничения постоянного тока, отключение выхода примерно через 5 с, восстановление после повторного включения питания |
| Перенапряжение | 62–68 В; отключение выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выхода, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Сигнал «выход в норме» | Открытый коллектор; низкий уровень при включённом источнике питания; максимальный ток стока 10 мА |
| Дистанционное включение/выключение | Предусмотрено; параметры и схема подключения приведены в руководстве по функциям |
| Дистанционное измерение | Предусмотрено; компенсация падения напряжения на проводах нагрузки до 0,5 В |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,02%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 2 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, TUV BS EN/EN62368-1, одобрено, проектирование согласно AS/NZS 62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Прочее
| Параметр | Значение для SD-500H-48 |
| MTBF | 1333,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 196,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,15 кг |
| Упаковка | 12 шт. / 14,8 кг / 0,9 CUFT |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 96 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; испытания ЭМС выполнены на монтажной плате 360 мм × 360 мм, толщина 1 мм. Готовое изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для соблюдения требований ЭМС может потребоваться заземление на низком входном напряжении.
- Допустимое понижение выходной мощности при низком входном напряжении следует проверять по кривой дерейтингa.
- При использовании на высоте более 2000 м требуется дополнительное снижение рабочей температуры: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
