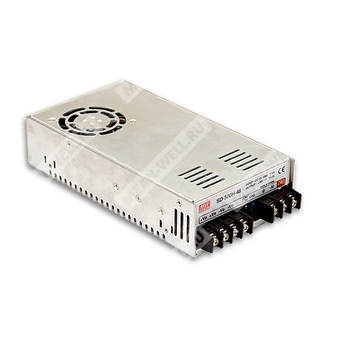

SD-500L-12 - 500-ваттный понижающий DC/DC преобразователь с одиночным выходом 12 В для промышленного питания.
Назначение
SD-500L-12 представляет собой промышленный DC/DC преобразователь мощности 500 Вт с одним выходом 12 В, предназначенный для питания нагрузок от широкого диапазона входного постоянного напряжения и применения в системах автоматизации, связи и промышленной электронике.
Расшифровка партномера
| Позиция | Расшифровка |
| SD | Серия DC/DC преобразователей Mean Well SD |
| 500 | Номинальная мощность 500 Вт |
| L | Низковольтный входной диапазон 19–72 В DC |
| 12 | Номинальное выходное напряжение 12 В DC |
Основные особенности
- Номинальная выходная мощность: 480 Вт.
- Широкий диапазон входного напряжения: 19–72 В DC.
- Активное ограничение пускового тока по входу постоянного тока.
- Встроенное охлаждение вентилятором с управлением скоростью.
- Сигнал «Выход в норме».
- Удалённое включение/выключение.
- Функция дистанционного измерения напряжения на нагрузке.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Изоляция вход-выход 2000 В AC.
- Соответствие требованиям для промышленного применения.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 40 А |
| Диапазон регулировки выходного напряжения | 11–15 В |
| Диапазон регулировки выходного тока | 0–40 А |
| Номинальная выходная мощность | 480 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 19–72 В DC |
| КПД типовое | 86% |
| Потребляемый ток по входу | 24,2 А при 19 В DC |
| Потребляемый ток без нагрузки | Макс. 0,2 А при 48 В DC |
| Пусковой ток, типовое значение | 60 А при 48 В DC |
| Потребляемая мощность без нагрузки | Макс. 0,1 А при 96 В DC |
Защита
| Параметр | Значение |
| Перегрузка | 105–125% от номинальной выходной мощности |
| Тип защиты при перегрузке | Ограничение постоянным током, отключение выхода примерно через 5 с, восстановление после повторного включения |
| Перенапряжение | 16–19 В |
| Тип защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Сигнал «Выход в норме» | Открытый коллектор, низкий уровень при включённом источнике питания; максимальный ток стока 10 мА |
| Удалённое включение/выключение | Подробности приведены в разделе функционального руководства |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | от -20 до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | 0,02%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 2 кВ AC |
| Испытательное напряжение изоляции вход-корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход-корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
MTBF
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 1333,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 196,3 тыс. ч минимум при 25 °C |
Размеры и масса
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм |
| Масса | 1,15 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 14,8 кг |
| Объём упаковки | 0,9 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 48,96 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминальной ёмкости 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Все испытания по электромагнитной совместимости выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Окончательное оборудование должно подтверждать соответствие директивам EMC.
- При необходимости может потребоваться снижение выходной мощности при низком входном напряжении; для деталей следует использовать дерейтинг-кривую.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентилятором и 5 °C на 1000 м для моделей без вентилятора при высоте эксплуатации более 2000 м.
Краткие сведения по обозначениям подключения
| Контакт | Назначение |
| +S | Положительный дистанционный контроль напряжения |
| -S | Отрицательный дистанционный контроль напряжения |
| O/P OK | Сигнал состояния выхода |
| GND | Общий провод |
| RC | Удалённое включение/выключение |
| RCG | Общий провод удалённого включения/выключения |
