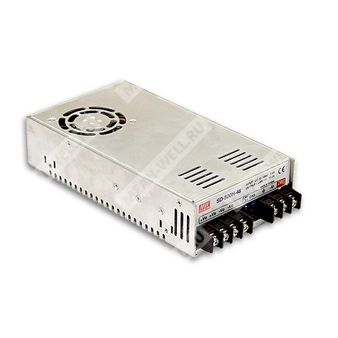

SD-500L-24 - изолированный DC/DC преобразователь 24 В, 500 Вт для промышленного питания и оборудования.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SD | Серия источников питания постоянного тока Mean Well |
| 500 | Номинальная мощность 500 Вт |
| L | Низковольтное исполнение по входу: 19–72 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
SD-500L-24 представляет собой DC/DC преобразователь мощностью 500 Вт с одним выходом, предназначенный для преобразования широкого диапазона входного постоянного напряжения в стабилизированное выходное напряжение 24 В.
Изделие относится к промышленной аппаратуре электропитания и рассчитано на применение в системах автоматики, связи, телекоммуникаций, управления, а также в оборудовании, требующем гальванически развязанного источника постоянного тока.
- Широкий диапазон входного напряжения 19–72 В постоянного тока.
- Гальваническая развязка входа и выхода 2000 В переменного тока.
- Встроенное ограничение пускового броска входного тока.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Выходной сигнал «Выход в норме».
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по линии обратной связи.
- Принудительное воздушное охлаждение встроенным вентилятором с регулированием скорости.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 21 А |
| Диапазон регулировки выходного напряжения | 23 ~ 30 В |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Установка, время нарастания | 500 мс, 50 мс при полной нагрузке |
| Пульсации и шум | 150 мВп-п |
| Диапазон регулировки тока | 0 ~ 21 А |
| Номинальная мощность | 504 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 19 ~ 72 В постоянного тока |
| Входной ток при 24 В | 24,8 А |
| Входной ток при холостом ходе | Макс. 0,2 А при 48 В постоянного тока |
| Пусковой ток | 60 А при 48 В постоянного тока |
| Типовой КПД | 88% |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, отключение выходного напряжения примерно через 5 с, восстановление после повторного включения питания |
| Перенапряжение | 30,8 ~ 35,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Сигнал «Выход в норме» | Открытый коллектор, низкий уровень при включенном источнике питания, максимальный ток стока 10 мА |
| Дистанционное включение/выключение | Поддерживается, см. руководство по функциям |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,02%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 2 кВ переменного тока; вход-корпус: 2 кВ переменного тока; выход-корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, TUV BS EN/EN62368-1, соответствие проекту AS/NZS 62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; уровень light industry, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1333,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 196,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,15 кг |
| Упаковка | 12 шт. / 14,8 кг / 0,9 куб. фута |
Подключение и разъёмы
Силовые клеммы входа постоянного тока:
| Номер контакта | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V+ |
| 3 | Заземление корпуса FG |
| 4, 5 | Вход постоянного тока V- |
| 6, 7 | Вход постоянного тока V- |
Разъём управления CN3:
| Номер контакта | Назначение |
| 1 | +S |
| 2 | -S |
| 3 | O/P OK |
| 4 | GND |
| 5 | RC |
| 6 | RCG |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 48,96 В постоянного тока, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, нестабильность линии и нестабильность нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- При необходимости могут потребоваться дерейтинг по нижнему входному напряжению. Следует проверить кривую дерейтинга для получения дополнительных сведений.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации более 2000 м.
Механические данные: исполнение горизонтальное, с воздушным потоком, указанным на чертеже; схема крепления и расположение клемм приведены в механическом чертеже.
