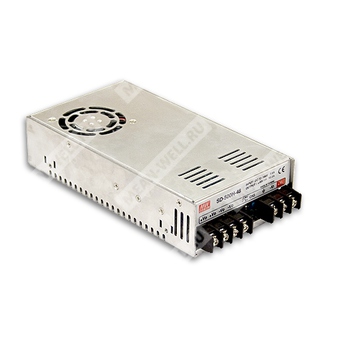

SD-500L-48 - 500-ваттный DC/DC-преобразователь с одним выходом 48 В для промышленного питания.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SD | Серия источников питания Mean Well SD |
| 500 | Номинальная мощность 500 Вт |
| L | Исполнение с входным диапазоном 19…72 В постоянного тока |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Назначение
Источник питания серии SD-500 представляет собой DC/DC-преобразователь с одним выходом, предназначенный для преобразования бортового или промышленного постоянного напряжения в стабилизированное напряжение 48 В при высокой мощности и наличии встроенных защит, дистанционного управления и удалённой обратной связи по напряжению.
Основные особенности
- Диапазон входного напряжения: 19…72 В постоянного тока.
- Номинальная мощность: 500 Вт.
- Одноканальный выход 48 В.
- Встроенная функция удалённого включения/выключения.
- Встроенная функция удалённого контроля напряжения по линии обратной связи.
- Сигнал «Выход в норме» с открытым коллектором.
- Активное ограничение пускового тока по входу постоянного тока.
- Вентиляторное охлаждение с регулированием скорости вентилятора.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Степень вход-выход изоляции 2000 В переменного тока.
Выход
| Параметр | Значение для SD-500L-48 |
|---|
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 10,5 А |
| Диапазон выходного тока | 0…10,5 А |
| Номинальная выходная мощность | 504 Вт |
| Подстройка выходного напряжения | 46…60 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 500 мс, 50 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение для SD-500L-48 |
|---|
| Входное напряжение | 19…72 В постоянного тока |
| КПД типовой | 89% |
| Входной ток типовой при 48 В | 12 А |
| Входной ток без нагрузки | Максимум 0,2 А при 48 В |
| Пусковой ток типовой | 60 А при 48 В |
| Диапазон входного напряжения для статической характеристики | 19…72 В постоянного тока |
Защиты
| Параметр | Значение для SD-500L-48 |
|---|
| Перегрузка | 105…125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, отключение выходного напряжения примерно через 5 с, восстановление после повторной подачи питания |
| Перенапряжение | 62…68 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Активное ограничение входного тока | Есть |
Функции
| Параметр | Значение для SD-500L-48 |
|---|
| Удалённое включение/выключение | По напряжению, подаваемому на CN3; режимы согласно функциональному руководству |
| Сигнал «Выход в норме» | Открытый коллектор; низкий уровень при включённом источнике питания |
| Максимальный ток стока сигнала «Выход в норме» | 10 мА |
| Максимальное внешнее напряжение сигнала «Выход в норме» | 13 В |
| Удалённая обратная связь | Есть, компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Охлаждение | Принудительное воздушное, встроенный вентилятор с функцией контроля скорости |
Условия эксплуатации
| Параметр | Значение для SD-500L-48 |
|---|
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 2 кВ AC |
| Испытательное напряжение изоляции вход-PE | 2 кВ AC |
| Испытательное напряжение изоляции выход-PE | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Сигнализация и разъёмы
| Параметр | Значение |
|---|
| Разъём управления | CN3: HRS DF11-6DP-2DS или эквивалент |
| Сигнал Remote ON/OFF | Контакты RC и RCG |
| Сигнал Output OK | Контакты O/P OK и GND |
| Сигналы удалённой обратной связи | +S и -S |
Механические данные
| Параметр | Значение для SD-500L-48 |
|---|
| Габариты | 215 × 115 × 50 мм |
| Масса | 1,15 кг |
| Упаковка | 12 шт. / 14,8 кг / 0,9 куб. фута |
| Тип монтажа | Горизонтальное исполнение |
Параметры по ресурсу
| Параметр | Значение |
|---|
| MTBF по Telcordia SR-332 (Bellcore) | 1333,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 196,3 тыс. ч минимум |
Соответствие стандартам
- Безопасность: IEC62368-1, TUV BS EN/EN62368-1, разработка с учётом AS/NZS 62368.1, EAC TP TC 004.
- Эмиссия: BS EN/EN55032 (CISPR32) класс B, EAC TP TC 020.
- Помехоустойчивость: BS EN/EN61000-4-2, -3, -4, -6, -8, BS EN/EN55035, уровень light industry, EAC TP TC 020.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 48 В постоянного тока, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, линейную регулировку и регулировку нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; все испытания по ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм с толщиной 1 мм. Конечное оборудование должно повторно подтверждать соответствие директивам ЭМС.
- При необходимости для обеспечения низкого входного напряжения следует проверить дерейтинг по кривой снижения мощности.
- Температура окружающей среды при снижении мощности уменьшается на 3,5 °C/1000 м для моделей с вентилятором и на 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
