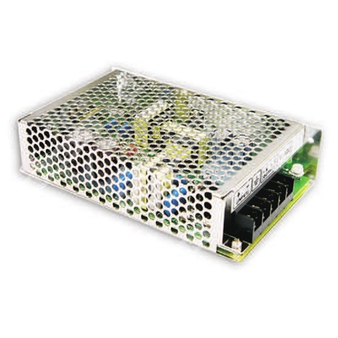

SD-50A-12 - изолированный DC-DC преобразователь 50 Вт для промышленного питания с широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция | Значение |
| SD | Серия источников питания Mean Well SD |
| 50 | Номинальная мощность 50 Вт |
| A | Диапазон входного напряжения A: 9,2–18 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Краткое описание
SD-50A-12 — это одновыходной изолированный DC-DC преобразователь мощностью 50 Вт серии SD-50, предназначенный для преобразования входного постоянного напряжения диапазона A в стабилизированное выходное напряжение 12 В. Модель рассчитана на применение в промышленной электронике, телекоммуникационных и встроенных системах питания, где требуется компактный источник с гальванической развязкой, защитой от перегрузки и перенапряжения, а также повышенной помехоустойчивостью.
Основные особенности
- Широкий диапазон входного напряжения 9,2–18 В постоянного тока.
- Выходная мощность до 50 Вт.
- Гальваническая развязка вход/выход 1,5 кВ AC.
- Встроенный EMI-фильтр.
- Низкие пульсации и шум.
- Испытание burn-in под полной нагрузкой 100%.
- Фиксированная частота переключения 83 кГц.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Автоматическое восстановление после устранения аварийного режима.
- Компактное исполнение для монтажа в составе оборудования.
Области применения
Источник питания для промышленной автоматики, средств связи, встроенных систем, измерительной аппаратуры, распределённых систем питания и другой электронной аппаратуры, где требуется стабилизированное изолированное напряжение 12 В.
Электрические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0–4,2 А |
| Номинальная мощность | 50,4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 11–16 В постоянного тока |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,3% |
| Время установления, нарастания, удержания | 2,5 с, 50 мс, ------ при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9,2–18 В постоянного тока |
| КПД тип. | 75% |
| Входной ток | 7 А / 12 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,8–20 В при 10% нагрузке |
| Тип защиты при перенапряжении | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Нормы безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 approved, конструкция с учётом LVD, AS/NZS 62368.1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 6, 8; EN55035; уровень для тяжёлой промышленности; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 3293,1 тыс. ч, Telcordia SR-332 (Bellcore) |
| MTBF | 512,8 тыс. ч, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,43 кг |
| Упаковка | 24 шт./коробка; масса упаковки 11,35 кг; объём 0,83 куб. фута |
Подключение
| Номер вывода | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V- |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Примечания
- Все параметры, не указанные особо, измеряются при входе 12,24,48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, регулировку по нагрузке и по линии.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование.
- Все испытания ЭМС выполнялись при монтаже изделия на алюминиевую пластину 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно подтверждено на соответствие ЭМС.
- Для выполнения испытаний ЭМС следует обращаться к «Испытаниям ЭМС компонентов питания».
- Амбиентная температура дерейтирования: 3,5 °C/1000 м без моделей с вентилятором и 5 °C/1000 м с моделями с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
