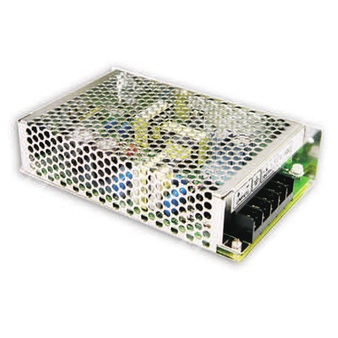

SD-50A-5 - импульсный DC-DC преобразователь 50 Вт с одним выходом на 5 В для промышленного питания и автоматизации.
Назначение: компактный изолированный источник питания постоянного тока с одним выходом, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 5 В.
Расшифровка партномера
| Элемент обозначения | Значение |
| SD | Серия импульсных DC-DC преобразователей Mean Well |
| 50 | Номинальная мощность 50 Вт |
| A | Диапазон входного напряжения A: 9,2…18 В постоянного тока |
| 5 | Выходное напряжение 5 В постоянного тока |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция вход-выход 1500 В переменного тока.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Испытание на 100% прогон при полной нагрузке.
- Фиксированная частота коммутации 83 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 10 А |
| Диапазон тока нагрузки | 0…10 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В постоянного тока |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания, время удержания | 2,5 с, 50 мс, --- при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9,2…18 В постоянного тока |
| КПД, типовое значение | 70% |
| Входной ток | 7 А / 12 В |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 5,75…6,75 В при 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8; EN55035; уровень тяжелой промышленности; EAC TP TC 020 |
| Примечание по ЭМС | Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм; конечное оборудование должно подтверждать соответствие директивам ЭМС |
Надежность
| Параметр | Значение |
| MTBF | 3293,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 512,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,43 кг |
| Упаковка | 24 шт. / 11,35 кг / 0,83 CUFT |
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 12,24,48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование.
- Температурное снижение допустимой нагрузки для моделей без вентиляторов: работа выше 2000 м (6500 футов) — 3,5 °C / 1000 м; для моделей с вентилятором — 5 °C / 1000 м.
