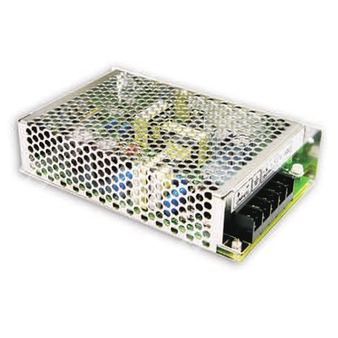

SD-50B-12 — импульсный источник питания мощностью 50 Вт с выходом 12 В для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия источников питания SD |
| 50 | Номинальная мощность 50 Вт |
| B | Диапазон входного напряжения B: 19–36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Краткое описание
SD-50B-12 — однотактный DC-DC преобразователь серии SD-50 с номинальной мощностью 50,4 Вт, предназначенный для питания аппаратуры от источников постоянного напряжения диапазона 19–36 В. Модель обеспечивает стабилизированное выходное напряжение 12 В, рассчитана на промышленную эксплуатацию и имеет встроенные защиты от перегрузки и перенапряжения.
Особенности
- Диапазон входного напряжения: 19–36 В DC.
- Номинальное выходное напряжение: 12 В DC.
- Номинальный ток нагрузки: 4,2 А.
- Номинальная мощность: 50,4 Вт.
- Встроенный EMI-фильтр.
- Низкие пульсации и шум.
- Испытание на 100% нагрузку при прогреве.
- Фиксированная частота переключения 83 кГц.
- Компактное исполнение для промышленного монтажа.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт естественной конвекции.
Назначение
Источник питания предназначен для преобразования постоянного входного напряжения в стабилизированное напряжение 12 В для электронных и промышленно-автоматических систем, требующих гальванически изолированного DC-DC преобразования.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Диапазон регулировки выходного напряжения | 11–16 В DC |
| Номинальный ток нагрузки | 4,2 А |
| Диапазон выходного тока | 0–4,2 А |
| Номинальная мощность | 50,4 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,3% |
| Время установки, время нарастания, время удержания | 2,5 с, 50 мс, — при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 19–36 В DC |
| КПД, типовое значение | 75% |
| Допустимый входной ток | 7 А / 12 В; 3 А / 24 В; 1,5 А / 48 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,8–20 В при 10% нагрузке |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 одобрено, конструкция с учётом LVD, AS/NZS 62368.1 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, 3, 4, 6, 8; EN55035; уровень тяжёлой промышленности; BS EN/; EAC TP TC 020 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B; BS EN/; EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 3293,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 512,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные и механические данные
| Параметр | Значение |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Исполнение корпуса | Case No. 901 |
| Тип монтажа | Панельное/шасси, согласно механическому чертежу серии |
| Терминальные подключения | 1 — DC INPUT V+; 2 — DC INPUT V−; 3 — FG; 4 — DC OUTPUT V−; 5 — DC OUTPUT V+ |
Упаковка
| Параметр | Значение |
| Масса | 0,43 кг |
| Упаковка | 24 шт. / 11,35 кг / 0,83 CUFT |
Примечания
- Все параметры, не отмеченные особо, измеряются при входе 12,24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц при помощи витой пары длиной 12 дюймов, терминованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования.
- Все испытания по ЭМС выполнены при монтаже устройства на алюминиевую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- При выполнении ЭМС-испытаний рекомендуется ссылаться на руководство по тестированию ЭМС компонента питания.
- Допустимая температура окружающей среды: 3,5 °C/1000 м без вентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м.
