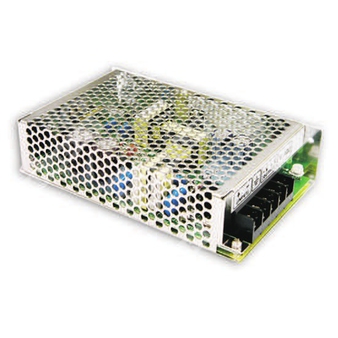

SD-50B-24 - преобразователь постоянного тока мощностью 50 Вт для промышленного питания.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SD | Источник питания постоянного тока серии SD |
| Номинальная мощность | 50 | 50 Вт |
| Исполнение по входному диапазону | B | Широкий входной диапазон B: 19–36 В постоянного тока |
| Выходное напряжение | 24 | 24 В постоянного тока |
Назначение
Компонент SD-50B-24 представляет собой одно-выходной DC-DC преобразователь мощностью 50 Вт с промышленным широкодиапазонным входом и стабилизированным выходом 24 В.
Основные особенности
- Широкий диапазон входного напряжения 19–36 В постоянного тока.
- Номинальная выходная мощность 50,4 Вт.
- Стабилизированный выход 24 В постоянного тока.
- Маломощные пульсации и шум на уровне 150 мВ пик-пик.
- Защита от перегрузки и перенапряжения с режимом hiccup и автоматическим восстановлением.
- Встроенный EMI-фильтр.
- Фиксированная частота переключения 83 кГц.
- Изоляция ввода-вывода 1500 В переменного тока.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,1 А |
| Диапазон регулировки тока | 0–2,1 А |
| Номинальная мощность | 50,4 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,2% |
| Диапазон подстройки выходного напряжения | 23–30 В постоянного тока |
Вход
| Параметр | Значение |
| Входное напряжение | 19–36 В постоянного тока |
| Типовое КПД | 80% |
| Пуск, нарастание, время удержания | 2,5 с, 50 мс, ----- при полной нагрузке |
| Входной ток | 3 А / 24 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,5–37,5 В при 10% нагрузке |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | EAC TP TC 004 approved, AS/NZS 62368.1, Design refer to LVD |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,6,8, EN55035, heavy industry level, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3293,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 512,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,43 кг |
| Упаковка | 24 шт. / 11,35 кг / 0,83 CUFT |
Конструктивные сведения
| Параметр | Значение |
| Тип корпуса | Case No. 901 |
| Частота преобразования | 83 кГц |
| Клеммная колодка | 5 контактов |
| Подключение земли | FG |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход DC V+ |
| 2 | Вход DC V- |
| 3 | FG |
| 4 | Выход DC V- |
| 5 | Выход DC V+ |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 24,8 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку допуска, регулировку по линии и регулировку по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно подтверждать соответствие директивам ЭМС.
5. Температура окружающей среды снижается на 3,5 °C на каждые 1000 м при эксплуатации без вентиляторов и на 5 °C на каждые 1000 м при эксплуатации с вентилятором на высоте более 2000 м (6500 ft).
