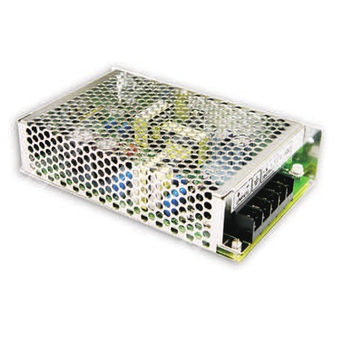

SD-50B-5 - модульный DC-DC преобразователь с одним выходом 5 В для промышленного применения.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| SD |
Серия DC-DC преобразователей Mean Well |
| 50 |
Номинальная мощность 50 Вт |
| B |
Диапазон входного напряжения класса B: 19–36 В постоянного тока |
| 5 |
Выходное напряжение 5 В постоянного тока |
Модуль SD-50B-5 предназначен для преобразования постоянного напряжения входной шины 19–36 В в стабилизированное выходное напряжение 5 В при мощности до 50 Вт. Устройство относится к серии SD-50, выполнено как одновыходной источник питания с гальванической развязкой и рассчитано на применение в промышленной электронике, системах автоматики и распределённых электронных узлах.
Краткие особенности
- Широкий диапазон входного напряжения класса B: 19–36 В постоянного тока.
- Выход 5 В постоянного тока.
- Номинальная мощность 50 Вт.
- Встроенные защиты от перегрузки и перенапряжения.
- Гальваническая развязка входа и выхода 1,5 кВ AC.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Частота преобразования 83 кГц.
- Конструктивное исполнение для монтажа в составе аппаратуры.
Основные области применения
Источник питания серии SD-50 применяется в промышленной электронике, системах управления, телекоммуникационном оборудовании, измерительной аппаратуре, устройствах распределённого питания и других узлах, где требуется получение стабилизированного 5-вольтового питания от сети постоянного тока 19–36 В.
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
10 А |
| Диапазон выходного тока |
0–10 А |
| Номинальная мощность |
50 Вт |
| Пульсации и шум |
100 мВ пик-пик |
| Допуск по выходному напряжению |
±2,0% |
| Диапазон подстройки выходного напряжения |
4,5–5,5 В постоянного тока |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, нарастания, удержания |
2,5 с, 50 мс, ------ при полной нагрузке |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
19–36 В постоянного тока |
| Типовое значение КПД |
73% |
| Входной ток |
7 А / 12 В, 3 А / 24 В, 1,5 А / 48 В |
Защита
| Параметр |
Значение |
| Перегрузка |
105–150% от номинальной выходной мощности |
| Перенапряжение |
5,75–6,75 В / 10% нагрузки |
| Тип защиты |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход–выход: 1,5 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи |
Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 6, 8; EN55035; уровень для тяжёлой промышленности; EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 004 approved, AS/NZS 62368.1, design refer to LVD |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
-10…+60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-20…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибростойкость |
10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надёжность, конструкция и масса
| Параметр |
Значение |
| MTBF |
3293,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 512,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
159 × 97 × 38 мм (Д × Ш × В) |
| Масса |
0,43 кг |
| Упаковка |
24 шт. / 11,35 кг / 0,83 CUFT |
Механические данные
Корпус выполнен в типоразмере Case No. 901. Подключение осуществляется через клеммный разъём с назначением контактов для входа постоянного напряжения, выхода постоянного напряжения и защитного заземления корпуса.
| Номер контакта |
Назначение |
| 1 |
Вход постоянного напряжения V+ |
| 2 |
Вход постоянного напряжения V- |
| 3 |
FG, корпусное заземление |
| 4 |
Выход постоянного напряжения V- |
| 5 |
Выход постоянного напряжения V+ |
Примечания
- Все электрические параметры, если не указано иное, измерены при входном напряжении 24,48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной на 0,1 мкФ и 47 мкФ параллельными конденсаторами.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании.
- Испытания по ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Рекомендуется повторно подтверждать соответствие ЭМС после установки в составе конечного оборудования.
- Дерейтинг по температуре: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
