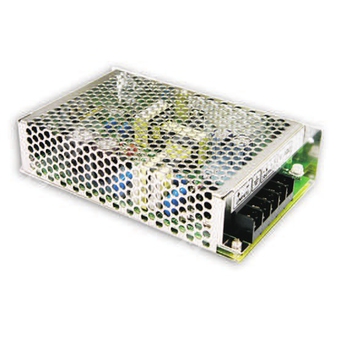

SD-50C-12 - компактный изолированный DC-DC преобразователь на 12 В для промышленного питания.
Назначение: преобразование входного постоянного напряжения широкого диапазона в стабилизированное выходное напряжение 12 В при мощности до 50,4 Вт с гальванической развязкой.
Расшифровка партномера
| Обозначение | Расшифровка |
| SD | Серия DC-DC преобразователей Mean Well SD |
| 50 | Номинальная мощность 50 Вт |
| C | Диапазон входного напряжения класса C: 36–72 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Краткое описание серии
SD-50C-12 относится к серии одно выходных DC-DC преобразователей мощностью 50 Вт. Модель рассчитана на применение в промышленной электронике, системах автоматизации, телекоммуникационном и ином оборудовании, где требуется преобразование входного постоянного напряжения в стабилизированное 12-вольтовое питание с изоляцией и защитами по перегрузке и перенапряжению.
Особенности
- широкий диапазон входного напряжения класса C: 36–72 В DC;
- один стабилизированный выход 12 В DC;
- выходная мощность до 50,4 Вт;
- гальваническая развязка входа и выхода;
- встроенный EMI-фильтр;
- низкие пульсации и шум;
- встроенная защита от перегрузки;
- встроенная защита от перенапряжения;
- фиксированная частота преобразования 83 кГц;
- компактное исполнение для промышленного монтажа.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Номинальный ток | 4,2 А |
| Диапазон тока | 0–4,2 А |
| Номинальная мощность | 50,4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 11–16 В DC |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Нагрузочная стабилизация | ±0,3% |
| Время установления, нарастания, удержания | 2,5 с, 50 мс, ------ при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–72 В DC |
| КПД тип. | 80% |
| Входной ток | 1,5 А / 48 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 16,8–20 В при 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | EAC TP TC 004 одобрено, проектирование согласно LVD, AS/NZS 62368.1 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; тяжелая промышленная среда; EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 3293,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 512,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,43 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 24 шт. / 11,35 кг / 0,83 CUFT |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V− |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока V− |
| 5 | Выход постоянного тока V+ |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 12,24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого экранированного провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования.
- Испытания ЭМС выполняются при монтаже устройства на металлическую панель 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для корректного проведения испытаний ЭМС следует обращаться к документу по тестированию компонентов источников питания.
- Температура окружающей среды снижается на 3,5 °C на каждые 1000 м при работе без вентиляторов и на 5 °C на каждые 1000 м при работе с вентиляторами на высоте выше 2000 м.
