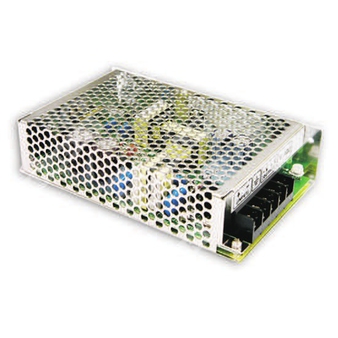

SD-50C-24 - одновыходной DC-DC преобразователь мощностью 50 Вт для промышленного питания и преобразования напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SD | Серия источников питания Mean Well SD |
| 50 | Номинальная мощность 50 Вт |
| C | Исполнение с широким диапазоном входного напряжения C: 36–72 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и особенности
Компонент SD-50C-24 представляет собой одновыходной DC-DC преобразователь серии SD-50, предназначенный для преобразования постоянного напряжения источника питания в стабилизированное выходное напряжение 24 В. Модель ориентирована на промышленное применение, где требуется широкий входной диапазон, гальваническая развязка, малые пульсации и наличие встроенных защит.
Основные особенности
- Широкий диапазон входного напряжения: 36–72 В постоянного тока.
- Одно выходное напряжение: 24 В постоянного тока.
- Номинальная выходная мощность: 50,4 Вт.
- Встроенный EMI-фильтр.
- Низкие пульсации и шум.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка вход-выход.
- Фиксированная частота переключения 83 кГц.
- Наличие крепления для промышленного монтажа.
Области применения
Промышленные системы питания, автоматизация, телекоммуникационное и электронное оборудование, узлы с требованием к изолированному DC-DC преобразованию и стабильному питанию 24 В.
Выходные характеристики
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В постоянного тока |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0–2,1 А |
| Номинальная выходная мощность | 50,4 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка выходного напряжения | 23–30 В постоянного тока |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,2% |
| Время установки, нарастания, удержания | 2,5 с, 50 мс, — при полной нагрузке |
Входные характеристики
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Типовое КПД | 74% |
| Входной ток | 1,5 А / 48 В |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–150% от номинальной выходной мощности |
| Срабатывание защиты от перегрузки | Тип защиты: режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 31,5–37,5 В при 10% нагрузки |
| Срабатывание защиты от перенапряжения | Тип защиты: режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | от -10 до +60 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,6,8, EN55035, уровень тяжелой промышленности, EAC TP TC 020 |
| Прочие стандарты безопасности | EAC TP TC 004, AS/NZS 62368.1, проектирование с учетом LVD |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 3293,1 тыс. ч min. по Telcordia SR-332 (Bellcore); 512,8 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,43 кг |
| Упаковка | 24 шт. / 11,35 кг / 0,83 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при 230 В AC входа, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование.
- Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм; при окончательной установке оборудование должно повторно подтвердить соответствие требованиям ЭМС.
- Для корректного проведения испытаний по ЭМС следует обращаться к документу по тестированию компонентов источников питания.
- Температура окружающей среды 3,5 °C / 1000 м соответствует работе без вентиляторов, а 5 °C / 1000 м — с вентиляторами, при эксплуатации выше 2000 м.
