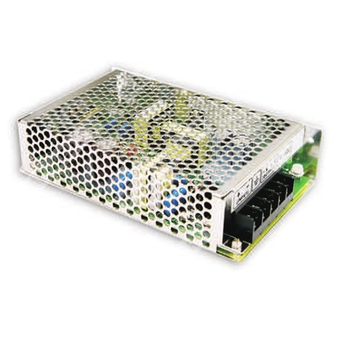

SD-50C-5 - импульсный DC/DC-преобразователь 50 Вт с выходом 5 В и широким входным диапазоном.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия источников питания Mean Well SD |
| 50 | Номинальная мощность 50 Вт |
| C | Входной диапазон C: 36–72 В постоянного тока |
| 5 | Выходное напряжение 5 В постоянного тока |
Общее описание
SD-50C-5 представляет собой одновыходной DC/DC-преобразователь промышленного исполнения мощностью 50 Вт для питания нагрузки от источников постоянного тока с широким диапазоном входного напряжения. Модель относится к серии SD-50 и предназначена для применения в системах промышленной автоматики, телекоммуникационного и электронного оборудования, где требуется стабилизированное низковольтное питание 5 В.
Источник выполнен в компактном металлическом корпусе, рассчитан на монтаж в составе конечного оборудования. Для изделия характерны встроенные защиты от перегрузки и перенапряжения, а также наличие фильтрации по электромагнитным помехам и гальванической развязки между входом и выходом.
Особенности
- Широкий входной диапазон: 36–72 В постоянного тока.
- Номинальная выходная мощность: 50 Вт.
- Одно выходное напряжение: 5 В.
- Встроенная защита от короткого замыкания, перегрузки и перенапряжения.
- Защита с режимом hiccup и автоматическим восстановлением после устранения аварийного состояния.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Испытание при 100% полной нагрузке.
- Фиксированная частота коммутации 83 кГц.
- Гальваническая развязка входа и выхода.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Номинальный ток | 10 А |
| Диапазон тока | 0–10 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В постоянного тока |
Вход
| Параметр | Значение |
| Входной диапазон | 36–72 В постоянного тока |
| Типовой КПД | 76% |
| Ток потребления от входа | 1,5 А / 48 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75–6,75 В при 10% нагрузке |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход–выход | 1,5 кВ переменного тока |
| Испытательное напряжение вход–корпус | 2 кВ переменного тока |
| Испытательное напряжение выход–корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -10 до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -20 до +85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004, AS/NZS 62368.1, проектирование с учетом LVD |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,6,8, EN55035, уровень тяжелой промышленности, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 3293,1 тыс. ч min по Telcordia SR-332 (Bellcore); 512,8 тыс. ч min по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,43 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 11,35 кг |
| Объем упаковки | 0,83 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V− |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока V− |
| 5 | Выход постоянного тока V+ |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже изделия на металлической плате 360 мм × 360 мм толщиной 1 мм.
- Финальное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для режима работы без вентилятора рекомендуется снижать допустимую температуру окружающей среды выше 2000 м (6500 ft).
- При работе с вентиляторным охлаждением требуется снижение допустимой температуры окружающей среды выше 5000 м (16 400 ft).
