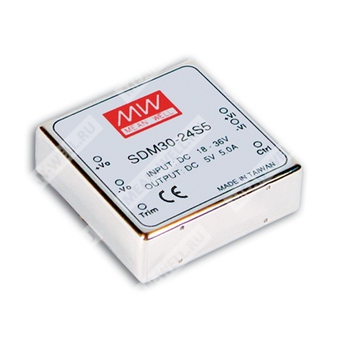

SDM30-12S12 - изолированный модульный DC/DC преобразователь 30 Вт с выходом 12 В и регулировкой напряжения.
Назначение: преобразование широкого диапазона входного постоянного напряжения в стабилизированное выходное напряжение 12 В постоянного тока для встроенных и распределённых систем питания.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SDM30 | Серия DC/DC преобразователей мощностью 30 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| S | Одиночный выход |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Общее описание
SDM30-12S12 относится к серии компактных изолированных DC/DC преобразователей с одним выходом. Модуль рассчитан на работу от входной шины 12 В постоянного тока и формирует стабилизированное выходное напряжение 12 В. Конструкция ориентирована на промышленную электронику, телекоммуникационные узлы, встроенные системы и прочие применения, где требуется гальванически развязанное локальное питание с высокой плотностью мощности.
Изделие имеет встроенные защиты от перегрузки, перенапряжения и короткого замыкания, а также дистанционное включение/выключение. Для серии характерны естественное воздушное охлаждение, высокая надёжность и фиксированная частота переключения 225 кГц.
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Входное/выходное изоляционное напряжение 1000 В постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Дистанционное управление включением и выключением.
- Охлаждение за счёт свободной конвекции воздуха.
- Фиксированная частота коммутации 225 кГц.
- Компактное исполнение для монтажа на печатную плату.
- Высокая надёжность и низкий ток холостого хода.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0 ~ 2,1 А |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% максимум |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Подстройка выхода | ±13% от типового выходного напряжения |
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9,2 ~ 18 В постоянного тока |
| КПД типовой | 80% |
| Ток холостого хода | 35 мА |
Защиты
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности с автоматическим восстановлением после устранения аварийного режима |
| Перенапряжение | 13,8 ~ 18 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Тип защиты: ограничение постоянным током с автоматическим восстановлением после устранения аварийного режима |
Функциональные характеристики
| Параметр | Значение |
| Дистанционное включение/выключение | Логическая «1» или разомкнутая цепь: включено; логический «0» или замыкание на Vin-: выключено |
| Рабочая частота переключения | 225 кГц |
| Изоляция вход-выход | 1000 В постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +85 °C |
| Примечание по температуре | См. кривую дерейтирования |
| Температура хранения и влажность | -25 ~ +85 °C, 0 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
Надёжность
| Параметр | Значение |
| MTBF | 8083,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 777,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 50,8 × 50,8 × 16 мм |
| Размеры в дюймах | 2" × 2" × 0,63" |
| Способ монтажа | Монтаж в модульном исполнении на печатную плату |
| Корпус | Case No. SDM-30 |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,1 кг |
| Количество в упаковке | 150 шт. |
| Масса упаковки | 15,8 кг |
| Объём упаковки | 0,94 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3, 5 | Нет вывода |
| 4 | Управление включением/выключением |
| 6 | +Vout |
| 7 | -Vout |
| 8 | Подстройка |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 12,24,48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает установку по напряжению, линейную стабилизацию и стабилизацию по нагрузке.
4. Защита от короткого замыкания не более 60 секунд.
5. Используется внешний конденсатор 47 ~ 100 мкФ на входе постоянного тока.
6. Блок питания относится к компонентам, подлежащим установке в конечное оборудование. Все испытания по ЭМС выполняются на устройстве, смонтированном на стальной пластине 230 мм × 230 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по выполнению испытаний ЭМС следует обращаться к документу по тестированию ЭМС компонентов.
7. Диапазон температуры окружающей среды составляет 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Соответствие LVD, одобрено EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), класс B, EAC TP TC 020 |
| Электромагнитная помехоустойчивость | Соответствие BS EN/EN61000-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
