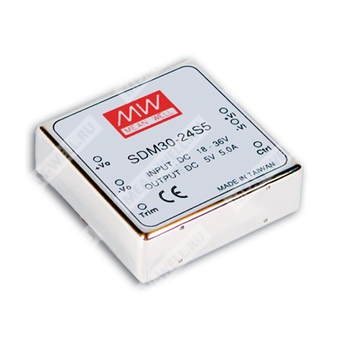

SDM30-24S15 - DC-DC преобразователь мощностью 30 Вт с одним стабилизированным выходом 15 В для широкого диапазона входного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SDM30 | Серия DC-DC преобразователей мощностью 30 Вт |
| 24S | Исполнение с номинальным входным напряжением 24 В DC |
| 15 | Номинальное выходное напряжение 15 В DC |
Краткое описание
SDM30-24S15 — компактный изолированный модульный DC-DC преобразователь серии SDM30 с одним выходом, рассчитанный на питание аппаратуры от входной шины 24 В DC. Изделие предназначено для промышленной электроники и систем, где требуется малогабаритный источник постоянного напряжения с гальванической развязкой, защитами по перегрузке, перенапряжению и короткому замыканию, а также с возможностью дистанционного включения и подстройки выходного напряжения.
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Изоляция вход/выход 1000 В DC.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Принудительное не требуется — охлаждение за счет свободной конвекции.
- Встроенное дистанционное управление включением/выключением.
- Испытание на полную нагрузку приработкой.
- Фиксированная частота переключения 225 кГц.
- Низкая стоимость, высокая надежность.
- Продукт с длительным ресурсом и промышленным исполнением.
Области применения
Преобразование и распределение питания в промышленной автоматике, телекоммуникационном оборудовании, системах управления, измерительной аппаратуре и другой аппаратуре, требующей изолированного источника постоянного напряжения 15 В от сети постоянного тока 24 В.
Электрические параметры
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В DC |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0 ~ 2 А |
| Номинальная выходная мощность | 30 Вт |
| Пульсации и шум | 100 мВp-p |
| Допуск выходного напряжения | ±2,0% max. |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Подстройка выходного напряжения | ±13% (тип.) от номинального значения |
Входные параметры
| Параметр | Значение |
|---|
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18 ~ 36 В DC |
| Входной ток при номинальной нагрузке | 2 А |
| Потребление без нагрузки | 30 мА |
| КПД, тип. | 83% |
Защита
| Параметр | Значение |
|---|
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 17,25 ~ 22,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
Функциональные параметры
| Параметр | Значение |
|---|
| Дистанционное включение/выключение | Логическая «1» или разомкнутая цепь: включено; логический «0» или короткое замыкание на Vin-: выключено |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -25 ~ +85 °C |
| Температура хранения, влажность | -25 ~ +85 °C, 0 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | Разработка с учетом LVD, одобрено EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надежность
| Параметр | Значение |
|---|
| MTBF | 8083,5 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 777,2 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
|---|
| Габаритные размеры | 50,8 × 50,8 × 16 мм |
| Размеры в дюймах | 2" × 2" × 0,63" (Д × Ш × В) |
| Корпус | Case No. SDM-30 |
| Конфигурация монтажа | Горизонтальное исполнение |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | +Vin |
| 2 | -Vin |
| 3, 5 | Не подключены |
| 4 | Управление включением/выключением |
| 6 | +Vout |
| 7 | -Vout |
| 8 | Trim |
Регулировка выходного напряжения
Выходное напряжение может быть внешне подстроено в пределах ±13% с помощью фиксированного резистора или внешнего подстроечного резистора 10 кОм, подключаемого по схеме, приведенной в документе.
Блок-схема и частота переключения
Схема изделия включает EMI-фильтр, узел преобразования мощности, выпрямители и выходной фильтр, а также цепи PWM-управления, O.L.P., O.V.P. и цепь контроля. Фиксированная частота переключения составляет 225 кГц.
Примечания
- Все параметры, специально не оговоренные, измерены при входном напряжении 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, терминированной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешности линейной стабилизации и стабилизации по нагрузке.
- Постоянное короткое замыкание не должно превышать 60 секунд.
- Для источника питания требуется внешний конденсатор 47~100 мкФ на входе.
- Изделие является компонентом, который будет установлен в конечном оборудовании.
- Все испытания ЭМС выполняются при монтаже устройства на стальную пластину 230×230 мм толщиной 1 мм; итоговое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- При использовании без вентилятора диапазон температуры окружающей среды составляет 3,5 °C/1000 м на высоте до 2000 м; при использовании с вентилятором — 5 °C/1000 м на высоте выше 2000 м.
