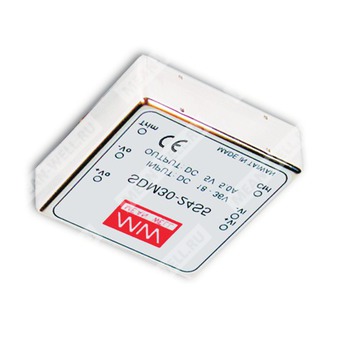

SDM30-24S3 - DC-DC преобразователь с одним выходом 3,3 В для промышленного применения.
Назначение: модульный изолированный DC-DC преобразователь серии SDM30 для питания нагрузок с выходным напряжением 3,3 В от источников постоянного тока 18–36 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SDM30 | Серия DC-DC преобразователей мощностью 30 Вт |
| 24 | Номинальный класс входного напряжения 24 В |
| S | Один выход |
| 3 | Выходное напряжение 3,3 В |
Краткое описание
Изделие представляет собой компактный изолированный DC-DC преобразователь серии SDM30 с естественным охлаждением, предназначенный для преобразования постоянного входного напряжения широкого диапазона в стабилизированное низковольтное выходное напряжение 3,3 В. Модуль выполнен в малогабаритном корпусе и рассчитан на применение в промышленной и телекоммуникационной аппаратуре, системах управления, измерительной и встроенной электронике.
Основные особенности
- Широкий диапазон входного напряжения 18–36 В DC для версии 24S.
- Один стабилизированный выход 3,3 В.
- Выходная мощность до 16,5 Вт.
- Изоляция вход/выход 1 кВ DC.
- Защита от короткого замыкания.
- Защита от перегрузки по мощности.
- Защита от перенапряжения на выходе.
- Встроенное дистанционное включение/выключение.
- Естественное воздушное охлаждение.
- Компактное исполнение для платной установки.
Области применения
Промышленная автоматика, распределенные системы питания, измерительная аппаратура, электронные устройства управления, встроенные системы, телекоммуникационное и низковольтное оборудование, где требуется изолированный источник 3,3 В.
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–36 В DC |
| Входной ток при номинальной нагрузке | 2 А |
| Потребляемый ток холостого хода | 30 мА |
| КПД типовой | 79% |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 3,3 В DC |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0–5 А |
| Номинальная выходная мощность | 16,5 Вт |
| Пульсации и шум | 75 мВ п-п |
| Допуск выходного напряжения | ±3,0% max. |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Подстройка выходного напряжения | ±13% от типового выходного напряжения |
| Диапазон перенапряжения на выходе | 3,8–4,95 В |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,8–4,95 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Тип: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
Функциональные параметры и условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+85 °C |
| Температура хранения и влажность | -25…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Дистанционное включение/выключение | Логическая «1» или разомкнутая цепь: включено; логический «0», замыкание на Vin-: выключено |
Электрическая прочность и изоляция
| Параметр | Значение |
| Изоляционное напряжение вход/выход | 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 8083,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 777,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструктив
| Параметр | Значение |
| Габаритные размеры | 50,8 × 50,8 × 16 мм |
| Габариты в дюймах | 2 × 2 × 0,63" |
| Масса | 0,1 кг |
| Исполнение корпуса | Case No. SDM-30 |
| Охлаждение | Свободная конвекция воздуха |
| Частота переключения | 225 кГц |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 150 шт. |
| Масса упаковки | 15,8 кг |
| Объем упаковки | 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3, 5 | Нет вывода |
| 4 | Управление ON/OFF |
| 6 | +Vout |
| 7 | -Vout |
| 8 | Trim |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешности установки, линейной стабилизации и стабилизации по нагрузке.
- Режим короткого замыкания длится не более 60 секунд.
- Для входа постоянного тока требуется внешний предохранитель 4 А.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании.
- Все испытания EMC выполняются при монтаже модуля на металлической пластине 230 × 230 мм толщиной 1 мм; при необходимости итоговое оборудование должно быть повторно подтверждено на соответствие EMC.
- Диапазон температур окружающей среды снижается до 3,5 °C/1000 м для моделей без вентилятора и до 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
