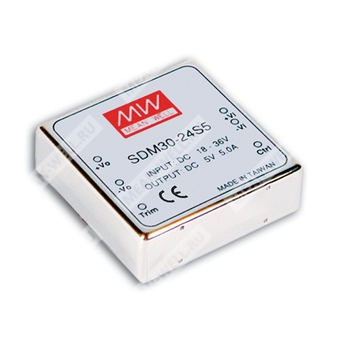

SDM30-24S5 - изолированный DC-DC преобразователь 30 Вт с выходом 5 В для промышленной аппаратуры.
SDM30-24S5 — модульный изолированный преобразователь постоянного тока в постоянный ток серии SDM30, предназначенный для построения локальных шин питания в промышленной, телекоммуникационной и встроенной электронике. Компонент рассчитан на питание от источника 24 В постоянного тока, обеспечивает стабилизированное выходное напряжение 5 В и имеет встроенные защиты от перегрузки, перенапряжения и короткого замыкания.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SDM | Серия модульных DC-DC преобразователей Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 24 | Номинальное входное напряжение 24 В постоянного тока |
| S | Серия с одиночным выходом |
| 5 | Номинальное выходное напряжение 5 В |
Назначение и особенности
- Широкий диапазон входного напряжения: 18...36 В постоянного тока.
- Изолированный DC-DC преобразователь с уровнем изоляции вход/выход 1 кВ DC.
- Естественное охлаждение за счет свободной конвекции.
- Встроенное дистанционное включение/выключение.
- Испытание на полный номинальный режим нагрузки при выпуске.
- Фиксированная частота переключения 225 кГц.
- Компактное исполнение и низкая стоимость решения.
- Высокая надежность.
- Ресурсные параметры в формате MTBF приведены для двух методик расчета.
Выходные характеристики
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0...5 А |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум, максимум | 75 мВ п-п |
| Допуск выходного напряжения | ±2,0% максимум |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±1,0% |
| Подстройка выходного напряжения | ±13% от типового значения выходного напряжения |
| Диапазон внешней подстройки | 5,75...7,5 В |
Входные характеристики
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 18...36 В постоянного тока |
| Номинальный входной ток | 2 А |
| Ток холостого хода | 30 мА |
| КПД, типовое значение | 79% |
Защиты
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение мощности с автоматическим восстановлением после устранения аварийного режима |
| Перенапряжение на выходе | 5,75...7,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Короткое замыкание | Ограничение тока с автоматическим восстановлением после устранения аварийного режима |
Функциональные характеристики
| Дистанционное включение/выключение | Логическая «1» или разомкнуто: включено; логический «0» или короткое замыкание на Vin-: выключено |
Условия эксплуатации
| Рабочая температура | -25...+85 °C, с учетом дерейтирования |
| Температура хранения и влажность | -25...+85 °C, 0...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
Электрическая безопасность и ЭМС
| Стандарты безопасности | Соответствие LVD, одобрение EAC TP TC 004 |
| Напряжение изоляции вход/выход | 1 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надежность
| MTBF | 8083,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 777,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Габаритные размеры | 50,8 × 50,8 × 16 мм |
| Обозначение корпуса | SDM-30 |
| Масса | 0,1 кг |
| Упаковка | 150 шт.; 15,8 кг; 0,94 куб. фута |
| Монтаж | Горизонтальное исполнение |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 24,48 В DC, номинальной нагрузке и температуре 25 °C окружающей среды.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары с параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает линейную стабилизацию и стабилизацию по нагрузке.
- Защита от короткого замыкания нормируется при времени не более 60 с.
- Для внешнего входа управления требуется внешний конденсатор 47...100 мкФ.
- Источнику питания требуется установка в конечное оборудование.
- Испытания ЭМС выполняются на монтажной плате 230 × 230 мм толщиной 1 мм; итоговое оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Диапазон температуры окружающей среды снижается до 3,5 °C/1000 м для моделей без вентилятора и до 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
