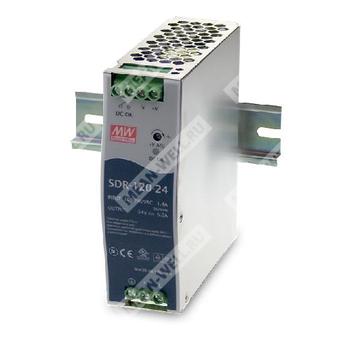

SDR-120-24 - промышленный одновыходной AC/DC источник питания 24 В 5 А 120 Вт для монтажа на DIN рейку с активной коррекцией коэффициента мощности.
Описание
SDR-120-24 представляет собой источник питания серии SDR-120 в исполнении для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования входного переменного или постоянного напряжения в стабилизированное выходное напряжение 24 В постоянного тока при номинальном токе нагрузки 5 А. Номинальная выходная мощность составляет 120 Вт.
Источник питания выполнен по схеме с активной коррекцией коэффициента мощности, рассчитан на широкий диапазон входного напряжения, имеет естественное охлаждение за счет свободной конвекции воздуха и оснащен встроенным релейным контактом DC OK для дистанционного контроля состояния выхода. Модель ориентирована на применение в промышленной автоматике, шкафах управления, системах электропитания оборудования и другой аппаратуре промышленной электроники.
Особенности
- Высокий КПД до 91% и низкая рассеиваемая мощность.
- Перегрузочная способность до 150% по пиковой мощности.
- Встроенная активная коррекция коэффициента мощности, PF более 0,93.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Установка на DIN рейку TS-35/7.5 или 15.
- Промышленное исполнение.
- Встроенный релейный контакт DC OK.
- 100% испытание при полной нагрузке.
Расшифровка партномера
| Часть партномера | Значение |
| SDR | Серия однофазных промышленных источников питания для монтажа на DIN рейку |
| 120 | Номинальная выходная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Основные параметры
| Параметр | Значение |
| Серия | SDR-120 |
| Модель | SDR-120-24 |
| Тип | Одновыходной промышленный источник питания на DIN рейку |
| Номинальная выходная мощность | 120 Вт |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0...5 А |
| Пиковый выходной ток | 7,5 А |
| Пиковая выходная мощность | 180 Вт в течение 3 с |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 5 А |
| Диапазон тока нагрузки | 0...5 А |
| Номинальная мощность | 120 Вт |
| Пиковый ток | 7,5 А |
| Пиковая мощность | 180 Вт в течение 3 с |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24...28 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88...264 В переменного тока; 124...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| КПД, типовое значение | 91% |
| Коэффициент мощности, типовое значение | 0,93 при 230 В переменного тока; 0,96 при 115 В переменного тока, при полной нагрузке |
| Потребляемый ток, типовое значение | 1,4 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 35 А при 115 В переменного тока; 70 А при 230 В переменного тока |
| Ток утечки | Менее 1 мА при 240 В переменного тока |
| Время установления и нарастания | 1500 мс, 60 мс при 230 В переменного тока; 3000 мс, 60 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания, типовое значение | 20 мс при 230 В переменного тока; 20 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Нормальная работа в диапазоне 110...150% от номинальной выходной мощности более 3 секунд, затем отключение выходного напряжения |
| Поведение при перегрузке свыше 150% мощности | Ограничение по постоянному току с автоматическим восстановлением в течение 3 секунд и последующим отключением выходного напряжения через 3 секунды |
| Защита от перенапряжения | 29...33 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | 95°C ±5°C, датчик TSW на радиаторе силового ключа |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Релейный контакт DC OK, максимально допустимые параметры | 60 В постоянного тока / 0,3 А; 30 В постоянного тока / 1 А; 30 В переменного тока / 0,5 А, резистивная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник включен, выход в норме |
| Состояние контакта при отказе | Контакт разомкнут, источник выключен или отказ выхода |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -25 до +70°C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Электрическая прочность между входом и выходом | 3 кВ переменного тока |
| Электрическая прочность между входом и защитным заземлением | 2 кВ переменного тока |
| Электрическая прочность между выходом и защитным заземлением | 0,5 кВ переменного тока |
| Электрическая прочность между выходом и контактом DC OK | 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В постоянного тока, 25°C, 70% относительной влажности |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, BSMI CNS15598-1; соответствует BS EN/EN60204-1 |
| Электромагнитная эмиссия | Соответствует BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936 класс B |
| Электромагнитная устойчивость | Соответствует BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN61204-3, уровень тяжелой промышленности, EAC TP TC 020, SEMI F47 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 40 x 125,2 x 113,5 мм |
| Масса | 0,67 кг |
| Исполнение корпуса | Case No. 992A |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
Назначение выводов
Клеммный блок TB1
| Номер вывода | Назначение |
| 1 | Защитное заземление FG |
| 2 | Вход переменного тока L |
| 3 | Вход переменного тока N |
Клеммный блок TB2
| Номер вывода | Назначение |
| 1, 2 | Релейный контакт |
| 3 | Выход постоянного тока минус |
| 4 | Выход постоянного тока плюс |
Пиковая нагрузочная способность
| Режим | Значение |
| Непрерывная работа | 120 Вт |
| Пиковый режим | 180 Вт в течение 3 с, типовое значение |
| Цикл пикового режима, вариант 1 | 100 с при 120 Вт, затем 3 с при 180 Вт |
| Цикл пикового режима, вариант 2 | 15 с при 60 Вт, затем 3 с при 180 Вт |
Снижение выходной мощности
В зависимости от температуры окружающей среды
| Условие | Характеристика |
| Монтаж | Вертикальный |
| Для модели 24 В | Непрерывная работа до 100% нагрузки в основном рабочем температурном диапазоне согласно кривой снижения мощности |
| Пиковая работа | До 150% нагрузки в течение 3 с, типовое значение, согласно кривой |
| Максимальная рабочая температура | До +70°C с учетом кривой снижения мощности |
В зависимости от входного напряжения
| Условие | Характеристика |
| Диапазон входного напряжения | 88...264 В переменного тока, 60 Гц |
| Нагрузка | 100% в основной части диапазона; при пониженном входном напряжении требуется учет кривой снижения мощности |
Наработка на отказ, размеры и упаковка
| Параметр | Значение |
| MTBF | 1764,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,1 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 40 x 125,2 x 113,5 мм |
| Масса единицы | 0,67 кг |
| Упаковка | 20 шт. |
| Масса упаковки | 14,4 кг |
| Объем упаковки | 1,0 куб. фут |
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами. |
| 3 | Допуск включает начальную точность установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости. |
| 5 | Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
| 6 | Максимальная длительность пикового режима 3 секунды; необходимо учитывать кривые пиковой нагрузки. |
| 7 | При низком входном напряжении может требоваться снижение выходной мощности; необходимо учитывать соответствующую кривую. |
| 8 | Для высот свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором. |
