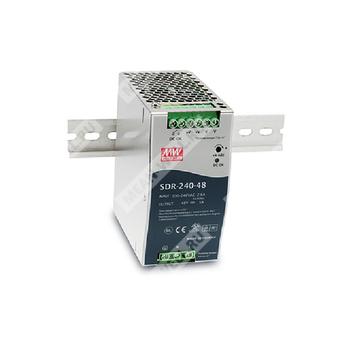

SDR-240-24 - промышленный однофазный импульсный источник питания 24 В постоянного тока мощностью 240 Вт для установки на DIN рейку.
Описание
SDR-240-24 представляет собой одновыходной промышленный источник питания серии SDR-240, предназначенный для преобразования переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В DC. Устройство выполнено в корпусе для монтажа на DIN рейку TS35/7.5 или TS35/15, оснащено активной коррекцией коэффициента мощности, релейным сигналом DC OK и комплексом встроенных защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Высокий КПД до 94% и низкое тепловыделение.
- Перегрузочная способность до 150% от номинальной мощности.
- Встроенная активная коррекция коэффициента мощности.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15.
- Наличие встроенного релейного контакта DC OK.
- Полный прогон при 100% нагрузке.
- Одобрение для промышленного управляющего оборудования по UL 508.
- Уровень помехоустойчивости для промышленной среды по BS EN/EN61000-6-2.
Расшифровка партномера
| Элемент партномера |
Значение |
| SDR |
Серия промышленных источников питания для установки на DIN рейку |
| 240 |
Номинальная выходная мощность 240 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0 ... 10 А |
| Номинальная выходная мощность |
240 Вт |
| Пиковый выходной ток |
15 А |
| Пиковая мощность |
360 Вт в течение 3 с |
| Пульсации и шум |
50 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24 ... 28 В |
| Допуск по выходному напряжению |
±1.0% |
| Линейная стабилизация |
±0.5% |
| Стабилизация по нагрузке |
±1.0% |
| Время установления и нарастания |
650 мс, 60 мс при 230 В AC; 1300 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания |
20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ... 264 В AC; 124 ... 370 В DC |
| Диапазон входной частоты |
47 ... 63 Гц |
| Коэффициент мощности, типовое значение |
0.94 при 230 В AC; 0.99 при 115 В AC, при полной нагрузке |
| КПД, типовое значение |
94% |
| Ток потребления от сети, типовое значение |
2.6 А при 115 В AC; 1.3 А при 230 В AC |
| Пусковой ток, типовое значение |
33 А при 115 В AC; 55 А при 230 В AC |
| Ток утечки |
< 1 мА при 240 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
Нормальная работа в диапазоне 110 ... 150% от номинальной выходной мощности более 3 с, затем отключение выходного напряжения с автоматическим восстановлением |
| Режим при перегрузке свыше 150% |
Ограничение тока по постоянному току с автоматическим восстановлением в течение 2 с; при длительности более 2 с возможно отключение |
| Защита от перенапряжения |
29 ... 33 В |
| Исполнение защиты от перенапряжения |
Отключение выходного напряжения с автоматическим восстановлением |
| Защита от перегрева |
95 ℃ ±5 ℃, датчик TSW на радиаторе силового ключа |
| Исполнение защиты от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр |
Значение |
| Релейный контакт DC OK, максимальные параметры |
60 В DC / 0.3 А, 30 В DC / 1 А, 30 В AC / 0.5 А, активная нагрузка |
| Состояние контакта DC OK |
Контакт замкнут: источник питания включен, выход в норме; контакт разомкнут: источник питания выключен или отказ по выходу |
| Максимальные параметры контакта по механической странице |
30 В / 1 А, активная нагрузка |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-25 ... +70 ℃ |
| Рабочая влажность |
20 ... 95% RH, без конденсации |
| Температура хранения |
-40 ... +85 ℃ |
| Влажность при хранении |
10 ... 95% RH |
| Температурный коэффициент |
±0.03%/℃ в диапазоне 0 ... 50 ℃ |
| Вибрация |
Компоненты: 10 ... 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Электромагнитная эмиссия |
Соответствует BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936, EAC TP TC 020 |
| Помехоустойчивость |
Соответствует EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, BS EN/EN61204-3; уровень тяжелой промышленности; SEMI F47 approved; EAC TP TC 020 |
| Устойчивость к провалам напряжения |
SEMI F47 approved |
Изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0.5 кВ AC; выход-DC OK: 0.5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: более 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1160.3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 169.3 тыс. ч минимум по MIL-HDBK-217F при 25 ℃ |
| Габаритные размеры |
63 x 125.2 x 113.5 мм (Ш x В x Г) |
| Масса |
1.03 кг |
| Упаковка |
12 шт.; 13.4 кг; 1.22 куб. фута |
| Конструктив |
Корпус для монтажа на DIN рейку, Case No. 979A |
Подключение и монтаж
| Клеммная колодка |
Контакт |
Назначение |
| TB1 |
1 |
Защитное заземление |
| TB1 |
2 |
Вход AC/N |
| TB1 |
3 |
Вход AC/L |
| TB2 |
1, 2 |
Релейный контакт |
| TB2 |
3, 4 |
Выход DC +V |
| TB2 |
5, 6 |
Выход DC -V |
Дополнительные сведения по нагрузочной способности
| Параметр |
Значение |
| Непрерывная работа |
240 Вт |
| Пиковая работа, типовое значение |
360 Вт в течение 3 с |
| Интервал между пиковыми импульсами по графику (вариант 1) |
100 с при уровне 240 Вт между импульсами 360 Вт длительностью 3 с |
| Интервал между пиковыми импульсами по графику (вариант 2) |
При сниженной базовой нагрузке 120 Вт допускаются импульсы 360 Вт на 3 с после интервала 10 с |
Дерейтинг
| Условие |
Характеристика |
| По температуре окружающей среды |
При вертикальной установке непрерывная нагрузка 100% доступна примерно до 60 ℃; пиковая нагрузка 150% на 3 с типово доступна примерно до 60 ℃; далее требуется снижение нагрузки до 70 ℃ |
| По входному напряжению |
Полная нагрузка доступна при входном напряжении примерно 100 ... 264 В AC; в области 88 ... 100 В AC требуется снижение нагрузки |
Применение
- Промышленное управляющее оборудование.
- Системы автоматики и диспетчеризации.
- Шкафы управления и распределенные системы питания постоянного тока.
- Промышленные установки с монтажом на DIN рейку.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельно подключенными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- При постоянной работе на полной нагрузке рекомендуется выдерживать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если рядом находится источник тепла, рекомендуется зазор 15 мм.
- Допускается импульсная пиковая нагрузка. См. кривую пиковой нагрузки.
- При низком входном напряжении может потребоваться снижение мощности. См. кривую дерейтинга.
- После 30 минут прогрева.
- Для моделей без вентилятора требуется снижение выходной мощности на 3.5 ℃ на каждые 1000 м высоты свыше 2000 м. Для моделей с вентилятором — на 5 ℃ на каждые 1000 м. Максимальная рабочая высота 5000 м.
