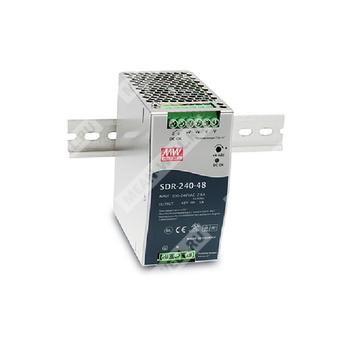

SDR-240-48 - промышленный одновыходной AC/DC источник питания 48 В 240 Вт для установки на DIN рейку с функцией PFC.
Описание
SDR-240-48 представляет собой импульсный источник питания серии SDR-240 в промышленном исполнении для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования входного переменного или постоянного напряжения в стабилизированное выходное напряжение 48 В постоянного тока при номинальной мощности 240 Вт. Модель оснащена активной коррекцией коэффициента мощности, встроенным релейным сигналом исправности выхода DC OK, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также поддерживает кратковременную пиковую нагрузку до 150% от номинала.
Особенности
- Высокий КПД до 94% и низкое тепловыделение.
- Перегрузочная способность до 150% пиковой мощности.
- Встроенная активная коррекция коэффициента мощности.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Наличие встроенного релейного контакта DC OK.
- 100% прогон при полной нагрузке.
- Соответствие требованиям промышленного оборудования управления.
- Повышенный уровень устойчивости к промышленным электромагнитным воздействиям.
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| SDR | Серия | Промышленный источник питания для установки на DIN рейку |
| 240 | Мощность | Номинальная выходная мощность 240 Вт |
| 48 | Выходное напряжение | Номинальное выходное напряжение 48 В постоянного тока |
Область применения
Источник питания ориентирован на промышленную автоматику, шкафы управления, системы распределенного ввода-вывода, контрольно-измерительную аппаратуру, телеметрию, приводную и вспомогательную электронику, а также иное оборудование, рассчитанное на питание от стабилизированного источника 48 В постоянного тока.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0...5 А |
| Номинальная мощность | 240 Вт |
| Пиковый ток | 7,5 А |
| Пиковая мощность | 360 Вт в течение 3 с |
| Пульсации и шум | 50 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48...55 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, время нарастания | 650 мс, 60 мс при 230 В AC и полной нагрузке; 1300 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания | 20 мс при 230 В AC и полной нагрузке; 20 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88...264 В AC |
| Диапазон входного напряжения постоянного тока | 124...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности, типовое значение | 0,94 при 230 В AC; 0,99 при 115 В AC, при полной нагрузке |
| КПД, типовое значение | 94% |
| Входной ток, типовое значение | 2,6 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток, типовое значение | 33 А при 115 В AC; 55 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Нормальная работа при 110...150% номинальной выходной мощности более 3 секунд, затем отключение выходного напряжения с автоматическим восстановлением |
| Режим при перегрузке свыше 150% | Ограничение по постоянному току с автоматическим восстановлением в течение 2 секунд; при воздействии более 2 секунд возможно отключение |
| Защита от перенапряжения | 56...65 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с автоматическим восстановлением |
| Защита от перегрева | Срабатывание при 95 ± 5 °C, датчик TSW на радиаторе силового ключа |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Релейный контакт DC OK | 60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта | Контакт замкнут: источник включен, выход в норме; контакт разомкнут: источник выключен или отказ по выходу |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | Для компонентов: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствует BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствует EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, BS EN/EN61204-3; уровень для тяжелой промышленности; одобрение SEMI F47 |
Надежность, габариты и упаковка
| Параметр | Значение |
| Наработка на отказ MTBF | 1160,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 169,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 63 x 125,2 x 113,5 мм (Ш x В x Г) |
| Масса | 1,03 кг |
| Упаковка | 12 шт.; 13,4 кг; 1,22 куб. фута |
Подключение и конструктивное исполнение
| Клеммная колодка | Вывод | Назначение |
| TB1 | 1 | Защитное заземление |
| TB1 | 2 | Вход AC/L |
| TB1 | 3 | Вход AC/N |
| TB2 | 1, 2 | Релейный контакт |
| TB2 | 3, 4 | Выход +V |
| TB2 | 5, 6 | Выход -V |
Снижение мощности
По температуре окружающей среды: при вертикальной установке допустима непрерывная работа до 100% нагрузки в диапазоне примерно до +60 °C. В диапазоне до +70 °C требуется снижение допустимой непрерывной мощности. Кратковременная пиковая нагрузка до 150% типично допускается до +60 °C, далее также снижается.
По входному напряжению: в диапазоне примерно 100...264 В AC допускается 100% выходной мощности. При 88 В AC требуется снижение нагрузки; по графику минимально допустимое значение составляет около 90% от номинала.
Пиковая нагрузка
Источник питания допускает кратковременную работу на уровне 360 Вт в течение 3 секунд. На графиках указаны типовые режимы циклической пиковой нагрузки с интервалами восстановления мощности.
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск по выходному напряжению включает начальную точность установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС. |
| 5 | При установке необходимо выдерживать зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при длительной работе на полной нагрузке. При наличии соседнего устройства, являющегося источником тепла, рекомендуется зазор 15 мм. |
| 6 | Пиковая мощность допустима в течение 3 секунд. Следует учитывать кривые допустимой пиковой нагрузки. |
| 7 | Требуется снижение мощности при пониженном входном напряжении. Необходимо учитывать соответствующую кривую зависимости допустимой нагрузки от входного напряжения. |
| 8 | Параметры КПД приведены после 30 минут прогрева. |
| 9 | Требуется снижение мощности на 3,5 °C на 1000 м для бесвентиляторных моделей и на 5 °C на 1000 м для моделей с вентилятором при эксплуатации на высоте более 2000 м. |
