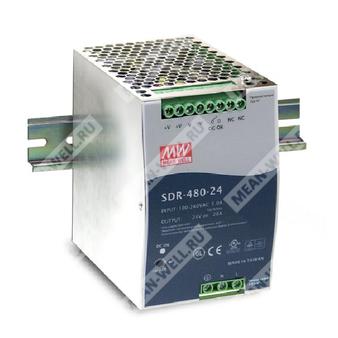

SDR-480-24 - промышленный одновыходной AC/DC источник питания 24 В мощностью 480 Вт для установки на DIN рейку.
Описание
SDR-480-24 относится к серии SDR-480 компании MEAN WELL и представляет собой импульсный источник питания промышленного назначения с однофазным входом переменного тока, активной коррекцией коэффициента мощности, установкой на DIN рейку и одним регулируемым выходом постоянного тока 24 В. Изделие предназначено для питания промышленной автоматики, шкафов управления, исполнительных устройств, систем контроля и другого оборудования, требующего стабилизированного питания 24 В постоянного тока.
Особенности
- Высокий КПД до 94% и пониженное тепловыделение.
- Пиковая перегрузочная способность до 150% от номинальной мощности.
- Встроенная активная коррекция коэффициента мощности, коэффициент мощности свыше 0,94.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Встроенный релейный контакт контроля исправности выхода DC OK.
- Испытание 100% нагрузки при производстве.
Расшифровка партномера
| Элемент партномера | Значение |
| SDR | Серия промышленных источников питания для установки на DIN рейку |
| 480 | Номинальная выходная мощность 480 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 20 А |
| Диапазон тока | 0 ~ 20 А |
| Номинальная мощность | 480 Вт |
| Пиковый ток | 30 А |
| Пиковая мощность | 720 Вт в течение 3 с |
| Пульсации и шум, не более | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24 ~ 28 В |
| Точность установки напряжения | ±1,2% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 14 мс при 230 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, типовой | 0,94 при 230 В AC; 0,99 при 115 В AC, при полной нагрузке |
| КПД, типовой | 94% |
| Входной ток, типовой | 5 А при 115 В AC; 2,5 А при 230 В AC |
| Пусковой ток, типовой | 40 А при 115 В AC; 80 А при 230 В AC |
| Ток утечки | <0,8 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Обычно работает в диапазоне 110 ~ 150% от номинальной выходной мощности более 3 с, затем отключает выходное напряжение с автоматическим восстановлением |
| Режим глубокой перегрузки | При мощности свыше 150% от номинальной действует ограничение постоянного тока с автоматическим восстановлением в течение 2 с; при превышении 2 с возможно отключение |
| Защита от перенапряжения | 29 ~ 33 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с автоматическим восстановлением или восстановлением после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Релейный контакт DC OK, максимальные параметры | 60 В DC/0,3 А; 30 В DC/1 А; 30 В AC/0,5 А, активная нагрузка |
| Состояние контакта DC OK | Контакт замкнут: источник питания включен, выход исправен; контакт разомкнут: источник питания выключен, отказ выхода |
| Максимальный рейтинг контакта по схеме DC OK | 30 В/1 А, активная нагрузка |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% относительной влажности, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | Для компонентов: 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, BS EN/EN61204-3, уровень для тяжелой промышленности, SEMI F47, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% относительной влажности |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 85,5 × 125,2 × 128,5 мм |
| Масса | 1,6 кг |
| Исполнение | Монтаж на DIN рейку TS35/7.5 или TS35/15 |
| Допустимое положение | Вертикальная установка |
Назначение выводов
Клеммная колодка TB1
| Номер вывода | Назначение |
| 1 | Защитное заземление |
| 2 | Вход AC/L |
| 3 | Вход AC/N |
Клеммная колодка TB2
| Номер вывода | Назначение |
| 1, 2 | Выход постоянного тока +V |
| 3, 4 | Выход постоянного тока -V |
| 5, 6 | Релейный контакт |
| 7, 8 | Нормально закрытый контакт |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 964,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 91,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка | 8 шт. в коробке |
| Масса упаковки | 13,8 кг |
| Объем упаковки | 0,9 куб. фута |
Характеристики перегрузочной способности и дерейтинг
| Параметр | Значение |
| Непрерывная работа | 100% нагрузки в диапазоне рабочих условий согласно кривой дерейтинга |
| Пиковая работа | 150% нагрузки, типично в течение 3 с |
| Выходная мощность при пиковом режиме | 720 Вт |
| При 230 В AC | По графику допустима пиковая нагрузка 720 Вт на 3 с после 50 с на уровне 480 Вт |
| При пониженном входном напряжении | По графику возможен режим 240 Вт в течение 15 с и 720 Вт в течение 3 с |
| Снижение мощности по входному напряжению | При 100 ~ 264 В AC допустима 100% нагрузка; при 90 В AC около 90% нагрузки |
| Снижение мощности по температуре | До 55 °C допускается 100% непрерывная нагрузка; выше требуется снижение нагрузки по графику, пиковый режим 150% ограничен температурой и входным напряжением |
Применение
- Системы промышленной автоматизации.
- Шкафы управления и распределения.
- Оборудование управления технологическими процессами.
- Питание контроллеров, датчиков, реле, приводной и интерфейсной аппаратуры на 24 В DC.
- Промышленные машины и установки, требующие монтажа на DIN рейку.
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Точность включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. При наличии рядом тепловыделяющего устройства рекомендуется зазор 15 мм.
- Требуется второй проводник защитного заземления, ток утечки превышает 3,5 мА.
- При низком входном напряжении может потребоваться снижение мощности. Следует руководствоваться кривой дерейтинга.
- Для безвентиляторных моделей при рабочей высоте более 2000 м требуется температурное снижение на 3,5 °C на каждые 1000 м.
